مميزات وعيوب مقياس السريان بالموجات فوق الصوتية Ultrasonic Flow Meter

مميزات وعيوب مقياس السريان بالموجات فوق الصوتية Ultrasonic Flow Meter

Advantages and Disadvantages of an Ultrasonic Flow Meter

مميزات Advantages كلا النوعين لمقياس السريان بالموجات فوق الصوتية Ultrasonic Flow Meter

  • في كل من نوع زمن وصول النبضة ونوع دوبلر ، فإن انخفاض الضغط Pressure Drop الناتج عنهما لا يذكر .

.

  • تأثير لزوجة السوائل Fluid Viscosity على قياس معدل السريان لا يكاد يذكر بالنسبة لكلا النوعين.
  • The doppler and transit time ultrasonic flow meter both cause negligible pressure drop when in use for pipe flow measurement.

.

  • The effect of fluid viscosity on pipe flow rate measurement is negligible for both types.

*

مميزات Advantages نوع زمن وصول النبضة Transit Time

  • نسبة الإزاحة Turndown Ratio بقيمة 20:1 لنوع زمن وصول النبضة Transit Time هي من الإعلي المعدلات مقارنة لباقي مقاييس السريان داخل المواسير Pipe Flow Meters . وهذا يعني أنه يمكن للجهاز قياس معدلات السريان المنخفضة حتي 1 علي 20 من القيمة القصوي لمعدل السريان Maximum Flow Rate .
  • يمكن استخدام لمقياس السريان بالموجات فوق الصوتية Ultrasonic Flow Meter نوع زمن وصول النبضة Transit Time لقياس السريان لكل من السوائل والغازات المتدفقة عبر ماسورة .
  • The 20:1 turndown ratio for the transit time ultrasonic flow meter is among the highest in comparison with other types of pipe flow meters. This means that an ultrasonic flow meter can accurately measure a pipe flow rate as low as 1/20th of the maximum flow rate.

.

  • A transit time ultrasonic flow meter can be used for pipe flow measurement of both liquids and gases.

.

*

مزايا Advantages مقياس السريان بالموجات فوق الصوتية نوع دوبلر Doppler

  • يمكن استخدام مقياس السريان بالموجات فوق الصوتية نوع دوبلر Doppler لقياس معدل التدفق داخل ماسورة بها سوائل قذرة أو طين .
  • The doppler ultrasonic flow meter can be used to measure the pipe flow rate of dirty liquids and slurries.

.

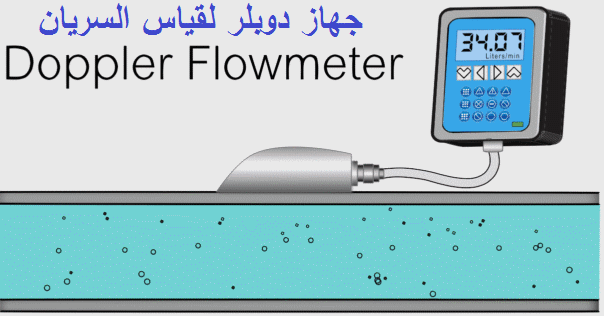

يمكن استخدام الجهاز من النوع دوبلر Doppler لقياس معدل التدفق داخل ماسورة بها سوائل قذرة أو طين

*

العيب Disadvantage الخاص بكلا النوعين

يعيب كلا النوعين التكلفة العالية نسبيا مقارنة بالأنواع الأخري لأجهزة قياس مع السريان داخل الأنابيب Pipe Flow Meters . Both the doppler and transit time ultrasonic flow meter have a cost that is relatively high in comparison with other types of pipe flow meter.

*
