قياس المنسوب بالموجات فوق الصوتية Ultrasonic Level Measurement الجزء الثاني

أنواع أجهزة قياس المنسوب بالموجات فوق الصوتية :

.

  • أجهزة فوق صوتية لا تلامسية Ultrasonic Non-Contact Instruments .

.

.

أجهزة الموجات فوق الصوتية اللا تلامسية Ultrasonic Contact Instruments

شكل رقم (1) : جهاز الموجات فوق الصوتية لقياس المنسوب Ultrasonic Level Meter



جهاز الموجات فوق الصوتية لقياس المنسوب Ultrasonic Level Meter يقوم بإرسال سلسلة من نبضات الموجات فوق الصوتية Ultrasonic Pulses والتي تتحرك تجاه سطح المنسوب . ثم يقوم الجهاز باستقبال الموجات الصوتية المنعكسة Reflected Acoustic Waves ويتم معالجتها بواسطة معالج داخلي . ثم يتم عمل تعويض للحرارة Temperature Compensation وتتغير إشارة الجهد نتيجة التغير في تيار الخرج Output Current أو جهد الخرج Output Voltage . هذه الطريقة في القياس مضادة للتغيرات الحادثة في خصائص المادة المخزنة (مثل التغير في ثابت العزل Dielectric Constant ، أو الموصلية Conductivity ) . و في حالة الظروف القاسية للغلاف الغازي أعلي سطح السائل (مثل الرغوة Foaming ، الإضرابات الشديدة Heavy Turbulence ، التدفق السريع للهواء Rapid Air Flow ، التبخر القوي Strong Evaporation ) لا يمكن استخدام هذه الطريقة إلا بعد إجراء اختبار مسبق . وهذه الطريقة غير قابلة للتطبيق في حالة وجود فراغ Vacuum أعلي سطح المنسوب (لأن موجات الصوت لا تنتقل في الفراغ) .

The ultrasonic level meter transmits a series of ultrasonic pulses that propagate towards the level surface. Reflected acoustic waves are received by the level meter and processed by an internal processor. Then the temperature compensation is provided and the voltage signal is changed due to output current or voltage.

The method is resistant to changes in the medium parameters (changes in dielectric constant, conductivity). In the case of harsh conditions in the atmosphere above the level (foaming, heavy turbulence and rapid air flow, strong evaporation) the method can be used only after an advance testing. In the case of vacuum the method is not applicable.

.

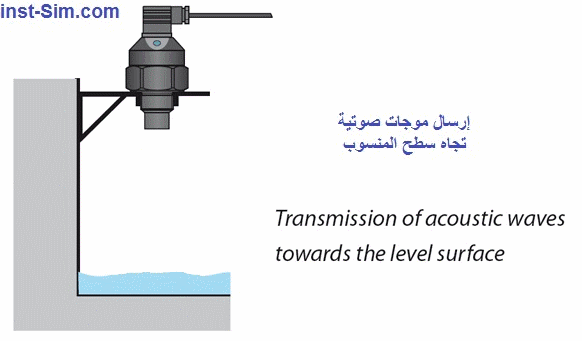

شكل رقم (2) : فكرة عمل جهاز الموجات فوق الصوتية لقياس المنسوب Ultrasonic Level Meter (رادار Radar)

.

***************************
