مفاتيح الإمالة للمواد الصلبة Solids Tilt Level Switches

قد يطلق عليه اسم : مفتاح المنسوب الكهروميكانيكي المائل Tilt Level Switch أو عوامة المواد الصلبة . وعادة ما يستخدم هذا النوع مع الخزانات الخاصة بالحبيبات الصلبة مثل مواد البناء كالأسمنت والحبيبات الصلبة الغذائية كالدقيق وغيرها…

.

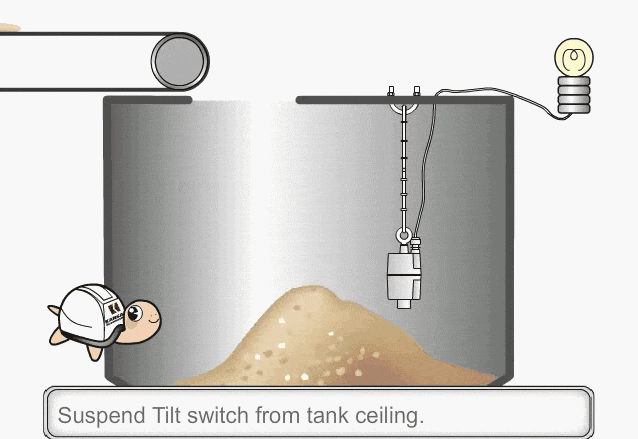

شكل رقم (1) : فكرة عمل مفتاح الميل لمراقبة منسوب المواد الصلبة

.

يتم تعليق الجهاز رأسيا علي الإرتفاع المطلوب , وعند وصول المسحوق إلي الجهاز يميل الجهاز ويتم بهذه الحركة تفعيل مفتاح كهربي مصغر عند زاوية ميل 10 درجات وبالتالي يتم إيقاف إدخال المسحوق إلي الخزان , وإذا قل ارتفاع المسحوق يعود الجهاز في الوضع الرأسي مرة أخري .

.

إذن ملخص فكرة العمل في خطوتين :

  1. في بداية تعبئة الخزان يكون الجهاز الرأسي .
  2. عندما يصل المسحوق إلي أعلي منسوب يميل الجهاز ويعمل علي إيقاف عملية ملئ الخزان .

The tilt level switch needs to be suspended vertically at the desired height. Once the flow of grain reaches the tilt switch, its microswitch inside will tilt at a switching angle of 10º. Likewise, the tilt switch returns to its vertical position when the grain level decreases.

.
The tilt switch operates in two steps:

  1. When the silo is being filled, the tilt level switch is suspended vertically.
  2. When the high level is reached, the tilt switch tilts and stops the filling of the silo.

*

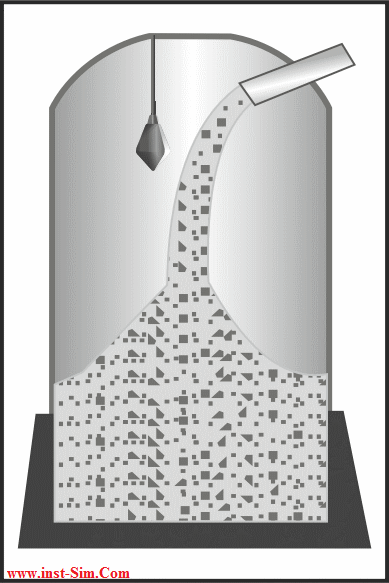

شكل رقم (2) : محاكاة متحركة لمفتاح الإمالة لمراقبة المنسوب للمواد الصلبة

*
