أنواع هوائيات أجهزة القياس الرادارية Types of Radar Antenna

The most common types of Radiation-Based Level Gauges used are:

• Radar/Microwave .

• Ultrasonic .

• Nuclear .

*

أجهزة قياس المنسوب المعتمدة علي الإشعاع Radiation-type Instruments .

• الرادار Radar / الميكرووييف Microwave .

• القياس بالموجات فوق الصوتية Ultrasonic .

• الإشعاع Nuclear .

*

قياس زمن الرحلة Time of Flight Measurement

يتم إرسال نبضات الرادار عن طريق مُرسل Transmitter وتنعكس علي سطح المنتج ويتم استقبال النبضات المنعكسة بواسطة الهوائي Antenna ، ويتم تحديد المسافة بين المُرسل Transmitter والسطح عن طريق حساب زمن الرحلة Time of Flight للنبضات ذهاباً وإياباً وتطبيق مبدأ سرعة الإنتشار ، وبمعرفة ارتفاع الخزان يمكن استنتاج ارتفاع المخزون داخل الخزان .

*

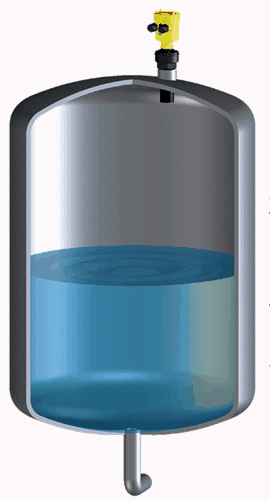

Radar is a time of flight measurement

Radar pulse is transmitted by the transmitter of the radar. Then pulse is reflected off the product surface. The radar sensor receives the reflected pulse. The time from transmitting to receiving the pulse is measured.

The time is converted to a distance measurement and then eventually a level.

*

وظيفة الهوائي Function Of The Antenna

توجيه شعاع إشارة الهوائي نحو سطح المنتج المخزن وباتالي تقليل الإشارات المنعكسة بالخطأ بالإضافة إلي تركيز شعاع الإشارة المرسلة للهوائي وتركيز وتكبير الإشارة المستقبلة والمنعكسة عن سطح المنتج .

*

Function Of The Antenna

Signal focusing

• Reduction of the antenna ringing

• Optimization of the beam

Signal amplification

• Focusing of the emitted signal

• Amplification of the receipt signal

Signal orientation

• Point at the product surface.

• Minimization of false echo reflections.

*

تختلف أنواع الهوائيات المستخدمة وكل منها له الخصائص المميزة له والتطبيقات الخاصة به .

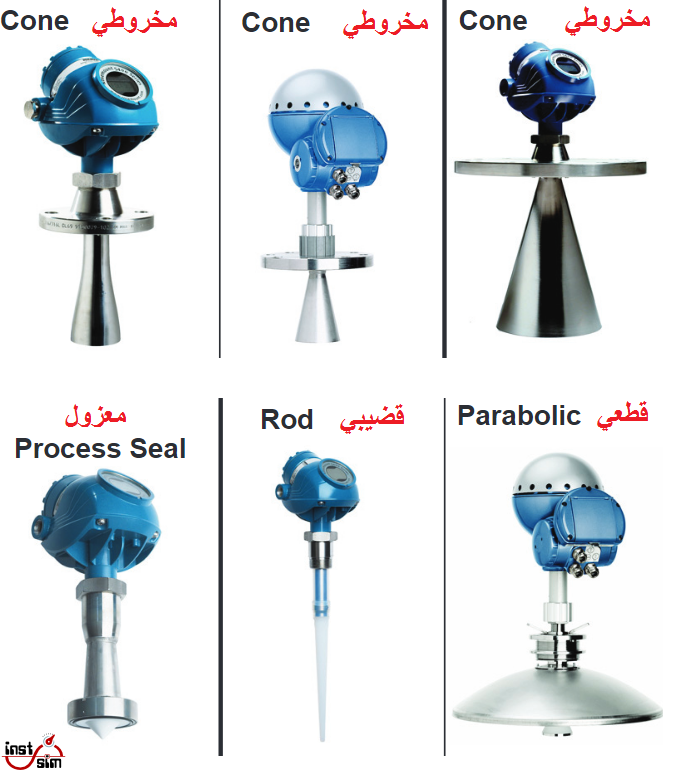

أنواع مختلفة من الهوائيات المستخدمة مع الجهاز الراداري لقياس المنسوب

*
