حساس ميزان الخيط الكهروميكانيكي Electro-Mechanical Plumb Bob Level Sensor

.

فكرة العمل Operation

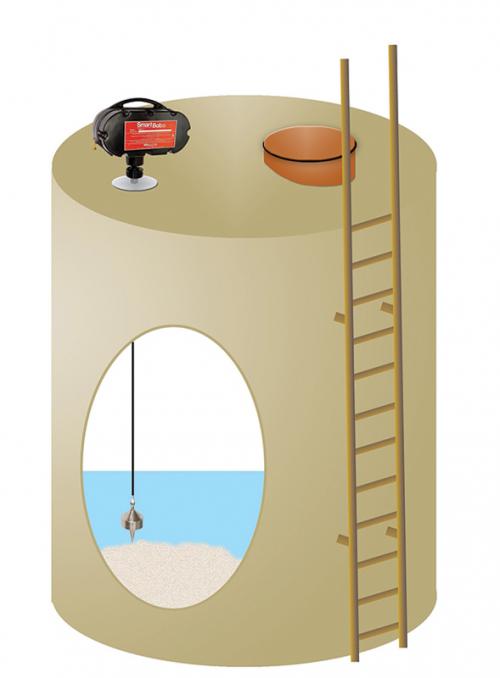

Electro-Mechanical Level Measuring System. When measuring, the sensing weight will drop down and cable wire will rotate the measuring pulley. Position sensor and control board will calculate the distance of travel of the sensing weight (medium level) based on how many rotations measuring pulley accomplishes.

.

فيما سبق قمنا بشرح فكرة عمل مسطرة المقاس Dip stick أو مسطرة قياس العمق والمشروحة في المقال التالي :

قياس المنسوب في محطات وقود السيارات

.

وكذلك شريط العمق الذي يمكن اعتباره الصورة الأولية لحساس ميزان الخيط الكهروميكانيكي Electro-Mechanical Plumb Bob Level Sensor :

شريط العمق Dip Tape

.

عند القياس بمنظومة قياس المنسوب الكهروميكانيكية Electro-Mechanical Level Measuring System ، ينزل ثقل الإحساس Sensing Weight إلي الأسفل ويعمل سلك الشد Cable Wire إلي تدوير بكرة القياس Measuring Pulley . يقوم حساس موقع Position Sensor ودائرة تحكم Control Board بحساب مسافة تحرك ثقل الإحساس Sensing Weight (ومنها نعرف المنسوب) ويعتمد ذلك علي عدد لفات تدوير بكرة القياس Measuring Pulley .

.

The instrument is suitable for Bulk solids, powders or lumps. Some of the materials that can be measured are cement, raw or pulverized coal, plastic granules and many more.

Electromechanical Level Indicator – [Features Example]

* Measuring range up to 70 m.

* Corrosion resistant.

* Various types of weights to suit different application needs.

* Measurement cycle initiated either manually or via a timer.

* Indication through electronic counter.

*

.

هذا الجهاز مناسب في قياس منسوب مواد صلبة مثل الحبيبات مثل الأسمنت والفحم وحبيبات البلاستيك وغيرها.

نموذج لمواصفات أحد التصميمات:

  • يقيس حتي 70 متر.
  • مضاد للتآكل.
  • أنواع مختلفة من الأثقال Weights للتناسب مع التطبيقات المختلفة.
  • يتم تفعيل دورة القياس يدوياً أو من خلال مؤقت Timer .
  • يوجد مبين من خلال عداد إلكتروني.

*

*

كلمات البحث

حساس ميزان الخيط الكهروميكانيكي – جهاز منظومة القياس الكهروميكانيكية للمنسوب

.

Electro-Mechanical Plumb Bob Level Sensor – Electro-Mechanical Level Measuring System – Servo Tank Gauge (STG)

*
