المقياس الإشعاعي للمنسوب Nuclear (gamma) level measurement

Nuclear (gamma) level measurement technology has been applied effectively for measuring liquids and solids for more than 30 years. A typical system consists of a gamma ray source, a detector and microprocessor. The gamma source is normally mounted outside the vessel, and emits energy through the walls and contents, collimated towards the detector, which is mounted on the opposite side. The gamma energy emitted reaches the detector when the vessel is empty. As the process level rises in the vessel, energy reaching the detector will decrease in an inversely proportional relationship to the level. A computer processes the detector signal and transmits the process variable as 4-20 mA analog or digital fieldbus signal.

Gamma technologies are an attractive option to users because they can usually be mounted external to the tank or vessel, allowing for installation and maintenance without modifications to the tank or interrupting the process. With pressurized or exotic alloy vessels, this can be a major advantage since adding openings to accommodate a sensor may not be practical.

*

تقنية قياس المنسوب Level Measurement باستخدام مصدر إشعاع ( أشعة جاما Gamma ) مستخدمة بشكل فعال لقياس منسوب السوائل والمواد الصلبة لأكثر من 30 عامًا. وتتكون منظومة القياس النموذجية من مصدر لأشعة جاما Gamma وكاشف Detector ومعالج دقيق Microprocessor .

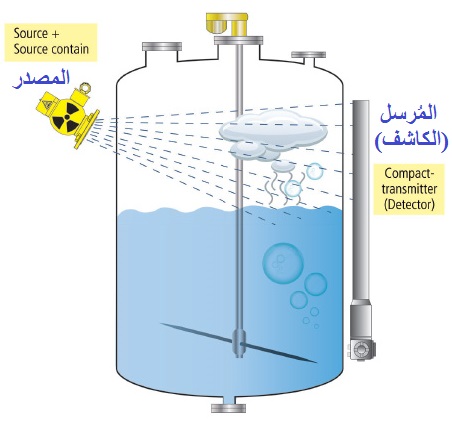

عادةً ما يتم تركيب مصدر أشعة جاما Gamma خارج الوعاء Vessel أو الخزان Tank ، ويطلق المصدر الأشعة التي تقوم باختراق جدار الخزان واختراق المواد المخزنة بالداخل لتسقط علي الكاشف Detector المثبت خارج الخزان في الجهة المقابلة علي الجانب الآخر .

 تصل طاقة أشعة جاما المنبعثة كاملة إلى الكاشف عندما يكون الخزان فارغًا. ومع ارتفاع مستوى المنسوب داخل الخزان ، تنخفض الطاقة التي تصل إلى الكاشف في علاقة تناسبية عكسية مع المستوى . ويقوم جهاز الكمبيوتر بمعالجة الإشارة الناتجة من الكاشف وينتج الكمبيوتر قيمة القياس في صورة إشارة تناظرية Analog Signal علي صورة تيار من 4 إلي 20 ملي أمبير أو في صورة إشارة رقمية Digital Signal .

تعد تقنيات أشعة جاما Gamma خيارًا جذابًا للمستخدمين نظرًا لأنه يمكن عادةً تركيبها خارج الخزان Tank أو الوعاء Vessel ، مما يسمح بالتثبيت والصيانة بدون إجراء تعديلات على الخزان أو إيقاف العملية الإنتاجية . ويمكن أن يكون ذلك ميزة رئيسية أيضا مع الأوعية المصنوعة من سبائك مضغوطة Pressurized Alloy أو سبائك غريبة Exotic Alloy ، نظرًا لأن إضافة الفتحات لتركيب جهاز قياس للمنسوب قد لا يكون عمليًا.

*

Gamma sensors have capabilities that make them particularly suited for applications that other technologies find difficult:

* Solid or liquid contents not a factor;

* Immune to internal obstructions;

* Wide range of process temperatures;

* Chemical characteristics not critical;

* Unaffected by turbulence, flow variations; and,

* Reads through mist, foam and heavy vapor density.

*

تمتلك الأجهزة والحساسات المعتمدة علي أشعة جاما Gamma قدرات تجعلها مناسبة بشكل خاص للتطبيقات التي يصعب استخدام التقنيات الأخري فيها ، ومن هذه المميزات :

  • لا تتأثر بكون محتويات الخزان صلبة Solid أو سائلة Liquid ؛
  • محصنة ضد العوائق الداخلية ؛
  • تعمل مع مدي كبير من درجات الحرارة لعمليات التشغيل Process Temperatures ؛
  • لا تتأثر بالخصائص الكيميائية للمواد المخزنة ؛
  • لا تتأثر بالاضطراب والدوامات الداخلية ، أو السريان المتغير ؛ و،
  • يقرأ المنسوب خلال الضباب والرغوة والأبخرة عالية الكثافة.

*

طرق استخدام الجهاز General Arrangements

القياس عند نقطة والقياس المتواصل للمنسوب باستخدام عنصر مشع

.

في عمليات القياس المتواصل Continuous Level Measurement نستخدم ثلاث طرق:

  1. مصدر طولي مع كاشف نقطي Rod Source With Point Detector .
  2. مصدر نقطي مع كاشف طولي Point Source With Rod Detector .
  3. مصدر طولي مع كاشف طولي Rod Source With Rod Detector .

*

Continuous Level Measurement

There are three basic configurations with which a continuous level measurement can be performed:

1. Rod Detector and Point Source.

2. Point Detector and Rod Source.

3. Rod Detector and Rod Source.

.

مصدر طولي مع كاشف نقطي Rod Source With Point Detector

.

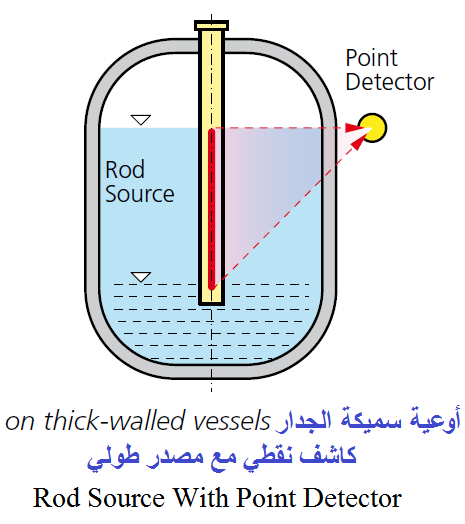

النوع الثاني يتم وضع المصدر الإشعاعي الطولي في مركز الوعاء ، ويكون ذلك مع الأوعية ذات الجدار كبير السمك Thick-Walled Vessels ، وهنا تعبر الأشعة جدار واحد فقط .

.

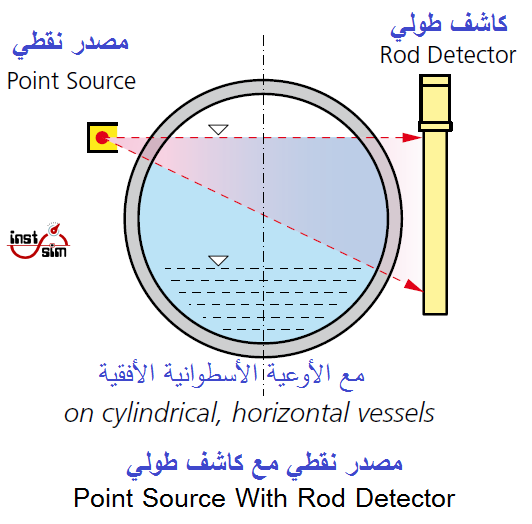

مصدر نقطي مع كاشف طولي Point Source With Rod Detector

.

.

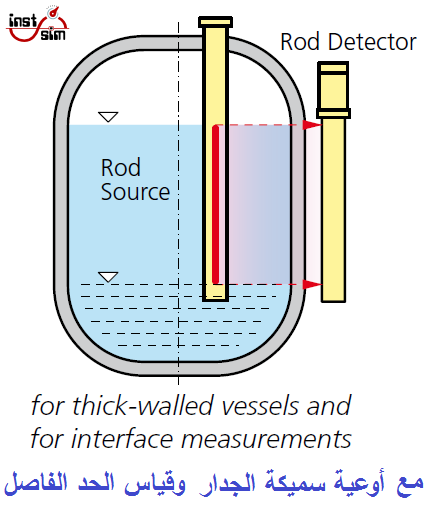

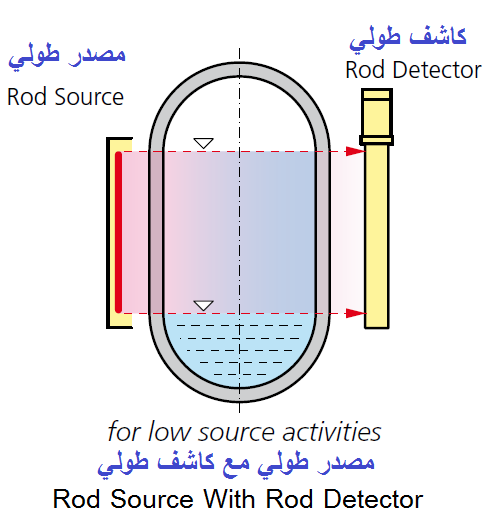

مصدر طولي مع كاشف طولي Rod Source With Rod Detector

.

*

العوامل المؤثرة علي الإختيار فيما بينها :

  • الشكل الهندسي للوعاء أو الخزان .
  • نوع القياس المطلوب .
  • عوامل البئية المحيطة .
  • اعتبارات خاصة بالمكان المتاح والتكلفة .

.

The selection of an option depends on:

■ the measuring geometry

■ the measuring task

■ ambient factors

■ considerations of space and money

*

مفتاح المنسوب Level Switch

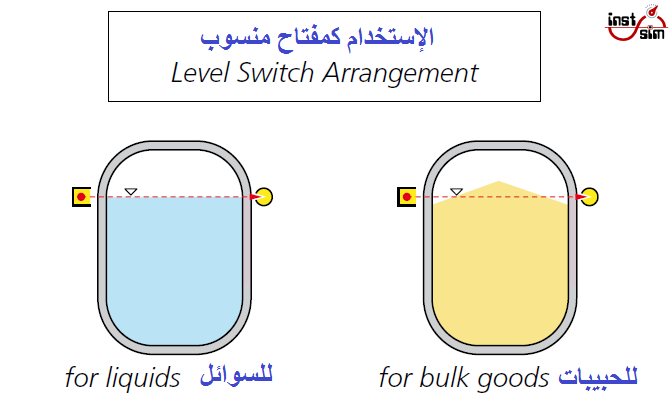

يمكن استخدامه كمفتاح للمنسوب Level Switch باستخدام مصدر نقطي Point Source وكاشف نقطي Point Detector وذلك لمراقبة المنسوب عند نقطة معينة بغض النظر عن محتوي الوعاء من حبيبات صلبة Bulk أو سائلة Liquid .

*

مصطلحات Terminology

المقياس الإشعاعي للمنسوب – القياس الإشعاعي للمنسوب

.

Nuclear Level Measurement – Radiation Level Measurement – Nuclear Level Gauge – Radiometric Measurement – Continuous Level Measurement – Non-Contact Level Measurement

*
