مفتاح المنسوب المغناطيسي المتعدد Multiple Float Level Sensor

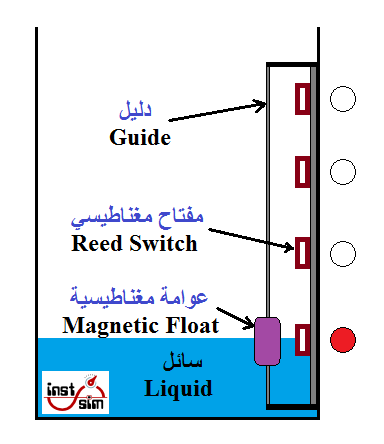

The multiple float level sensor is similar to the single float-level sensor except the multiple float level sensor provides the ability to have switches activated at more than one point. From the figure Notice that the liquid level moves the float up and down on a guide that keeps it aligned with the switches. The float has a magnet mounted inside it and the switches are magnetic-activated reed switches. When the magnet in the float comes near each switch, it turns it on, and when the magnet is not near the switch, the switch s turned off. Any number of switches can be added to the system so that the level at numerous points can be detected.

*

مفتاح المنسوب المغناطيسي المتعدد Multiple Float Level Sensor

الحساس المغناطيسي للمنسوب متعدد النقاط Multiple Float Level Sensor يشبه مفتاح عوامة المنسوب المغناطيسية الأحادية Single Float Level Sensor ولكنه يختلف في قدرته علي مراقبة المنسوب عند مستويات عديدة . ففي الشكل المرفق ، تتحرك عوامة Float علي سطح السائل لأعلي ولأسفل مع زيادة أو نقصان منسوب السائل وتتحرك علي دليل Guide يحدد مسار حركتها ويحافظ عليها لتكون دائما أما المفاتيح المغناطيسية Reed Switches المناظرة لها وموازية لها . وتحتوي العوامة علي مغناطيس Magnet مثبت بداخلها . وبما أن المفاتيح المثبتة علي جانب الخزان من النوع المغناطيسي الذي يتم تفعليه باستخدام مغناطيس ، فعندما يقترب المغناطيس الخاص بالعوامة من أحد المفاتيح المغناطيسية فيتغير وضع المفتاح وعندما يبتعد يعود المفتاح إلي وضعه الأول . وفي هذا التصميم يمكن إضافة أي عدد من المفاتيح لزيادة عدد النقاط التي يمكن مراقبة المنسوب عندها .

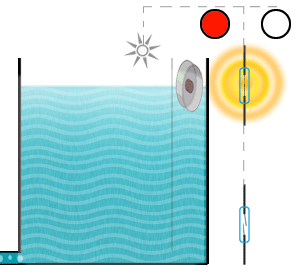

محاكاة متحركة تبين فكرة عمل مفتاح المنسوب المغناطيسي المتعدد Multiple Float Level Sensor

محاكاة متحركة تبين فكرة عمل مفتاح عوامة المنسوب المغناطيسية الأحادية Single Float Level Sensor

.

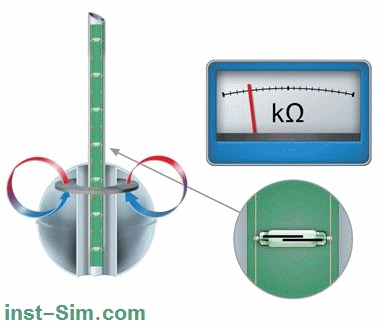

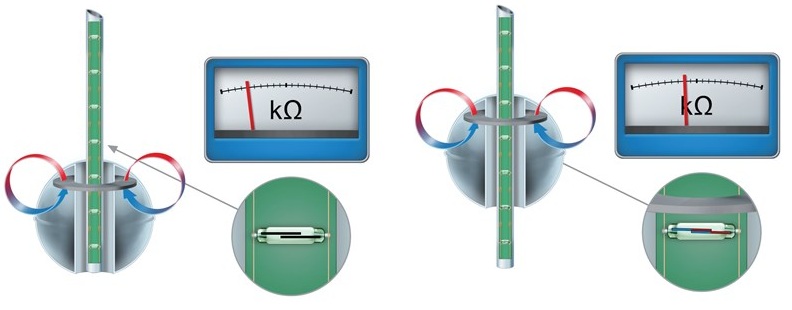

تصميم آخر Another Design

.

*

كلمات البحث

مفتاح المنسوب المغناطيسي

.

Magnetic Level Switch – Magnetic Float Level Sensor -Multiple Float Level Sensor

*
