المبين المغناطيسي للمنسوب Magnetic Level Gauge

فكرة العمل

يتكون المبين المغناطيسي للمنسوب من غرفة العوامة المغناطيسية Float Chamber وجهاز بيان خارجي External Indication Device مع تدريج Scale .

شكل رقم (1) : العوامة المغناطيسية داخل غرفة قياس المنسوب وجهاز البيان خارجها

العوامة عبارة عن جسم خفيف بالدرجة الكافية لطفوه دائما علي سطح السائل وتحتوي بداخلها علي عدد من المغناطيسيات الدائمة والقوية جدا ويتم استخدام عوامة مناسبة لنوع السائل الموجود (من حيث الكثافة النوعية وضغط وحرارة التشغيل) وبداخل الغرفة تتحرك العوامة لأعلي ولأسفل مع التغير في ارتفاع السائل وبالتالي تؤثر علي جهاز البيان الخارجي. ويجب أن تكون غرفة العوامة من مادة غير مغناطيسية مثل الصلب الغير قابل للصدأ حتي لا يُضعف تأثير مغناطيسيات العوامة علي جهاز البيان الخارجي.

.

جهاز البيان الخارجي Indicating Scale

بالنسبة لجهاز البيان الخارجي Indicating Scale فيتوفر بأشكال مختلفة :

الأول عبارة عن أنبوب زجاجي شفاف بنفس طول غرفة العوامة ويحتوي بداخله جسم مغناطيسي خفيف الوزن يتحرك مع حركة العوامة المغناطيسية ويعتبر هو مؤشر المنسوب Magnetized Indicator الذي يشير للقارئ علي القيمة المناظرة لإرتفاع السائل داخل غرفة العوامة.

يطلق عليه باللغة الإنجليزية Shuttle Type Indicating Scale أو Follower Type .

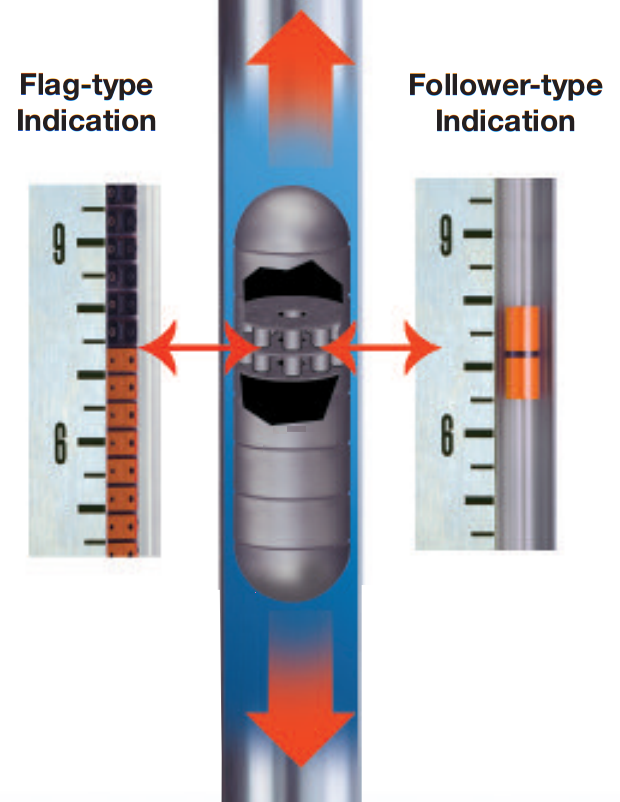

شكل رقم (2) :تدرج من النوع Follower Type علي اليمين وتدريج من النوع Flag Type Indicating Scale علي اليسار

.

النوع الثاني من جهاز البيان Indicating Scale يتكون من عدد كبير من الزعانف المغناطيسية Flag Type Indicating Scale ويكون لون الزعنفة مختلف من الجانبين , بحيث تتنافر مع العوامة المغناطيسية وتدور الزعنفة حول محورها ويظهر اللون الخاص بالجهة الأخري والشكل التالي يوضح فكرة العمل تلك.



شكل رقم (3) : محاكاة متحركة توضح فكرة تفاعل العوامة المغناطيسية مع الزعانف أو الإشارات المغناطيسية في الخارج

*

النوع الثالث جهاز البيان المضئ : عبارة عن مصابيح مضيئة من النوع LED كبديل للزعانف الملونة بحيث تضيئ كل الزعانف المقابلة للمنسوب وتتغير مع تحرك العوامة لأعلي ولأسفل ، والمحاكاة التالية توضح فكرة عمله .

شكل رقم (4) : محاكاة متحركة تبين فكرة عمل جهاز البيان المضئ

تمتاز بسهولة رؤيتها في الظلام واتساع زاوية الرؤية لها .

*
