عوامة المنسوب ذات المؤشر المغناطيسي

عوامة المنسوب ذات المؤشر المغناطيسي

Float Liquid Level Gauge With Magnetically Driven Dial



المقدمة


شكل (1) : المكونات الداخلية لعوامة المنسوب ذات المؤشر المغناطيسي

في النظرة الأولي لتركيب الجهاز قد يطرأ إلي ذهنك سؤال : ما الحاجة إلي المغناطيس ؟! ولما لا يتم توصيل المؤشر مباشرة بالعوامة بعمود محور واحد ؟! . ولكن الرد علي هذا التساؤل هو عبارة عن ميزة كامنة في هذا التصميم ، أو هي العزل الكامل للمواد الخطرة والغازات ومنع تسربها من الخزان عبر نقاط التسريب التي تتكون حول الأجزاء الدوارة مثل عمود محور المؤشر.


شكل (2) : من تطبيقاته تركيب جهاز المنسوب ذو المؤشر المغناطيسي علي خزان الزيت الإحتياطي Conservator

وقد نجد هذا النوع من مبينات المنسوب مركبة علي خزان التمدد أو الإحتياطي Conservator لزيت تبريد محولات الكهرباء لبيان منسوب زيت التبريد الخاص بتلك المحولات . ولذا سنقوم بالشرح والتوضيح بمثال تركيب مبين المنسوب في خزان زيت المحول الكهربي .



تركيب الجهاز وفكرة العمل Construction & Working

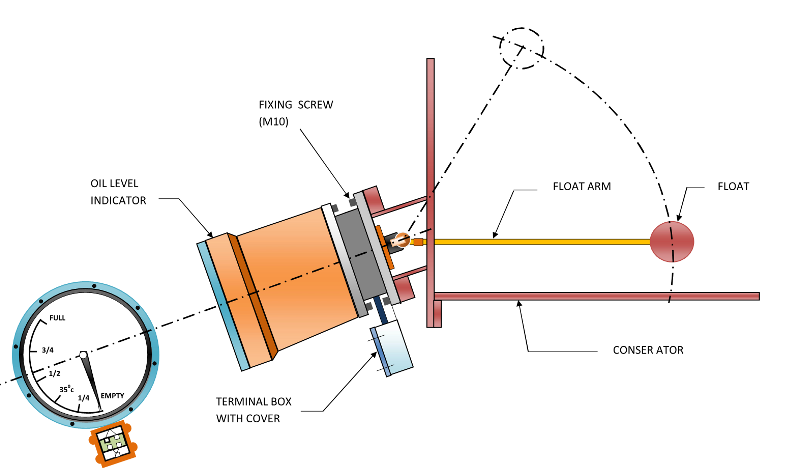

شكل (3) : تركيب الجهاز وكيفية تثبيته

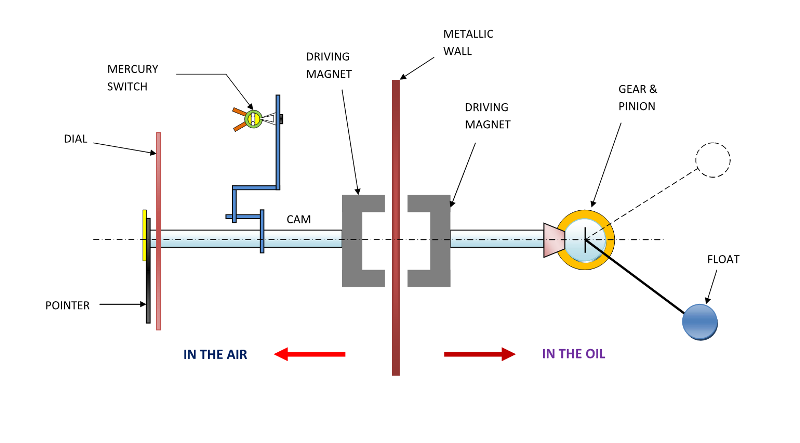

تركيب الجهاز وفكرة العمل Construction & Working موضحين في الشكل رقم (1) , حيث يتكون من مغناطيسيين أحدهما قائد Driving Magnet ناحية الخزان الإحتياطي Conservator للزيت والآخر تابع Follower Magnet موجود في خارج الخزان الإحتياطي للزيت . ويتحرك المغناطيس القائد Driving Magnet تبعا لإرتفاع عوامة الزيت لأنه مربوط بها . وتعتمد حركة العوامة لأعلي ولأسفل علي منسوب الزيت ، وهذه الحركة للعوامة تتسبب في دوران المغناطيس القائد في اتجاه/أو عكس اتجاه عقارب الساعة بمساعدة ترس مخروطي Bevel Gear . والمغناطيس التابع متصل بمؤشر وكامة  . وظيفة المؤشر هي إظهار قيمة المنسوب ووظيفة الكامة هي تفعيل مفتاح كهربي للإنذار بالإنخفاض الحاد لمنسوب الزيت . The Construction & Working of MOG is given below. The magnet of MOG consists inside the conservator drives and the magnet positioned is fixied outside of the conservator tank of power transformer. The driving magnet rotates and acquires position corresponding to height of oil level as it is link with the float. The float is hinged and swings up or down when oil level rises or falls. This rise or falls rotates the driving magnet clockwise or anticlockwise with the help of bevel gear. The follower magnet carries a pointer & a cam. The pointer reads oil level and cam is set to operate the switch of predetermined low level.



Float and pinion gear_ani

شكل (4) : محاكاة متحركة للعوامة وذراع العوامة داخل الخزان



وصف لأحد المنتجات الفعلية

يعمل الجهاز بواسطة حركة العوامة المتصلة به بواسطة ذراع موازنة Counterbalanced Float Arm . يقوم الترس الرئيسي عند مفصل الحركة يقوم بتدوير ترس صغير Pinion gear متصل بعمود محوري . نسبة تحويل بين التروس بمقدار 2.2/1 تحويل حركة العوامة من قوس 140 درجة إلي دوران العمود المحوري بمقدار 308 درجة .

وفي نهاية العمود المحوري وأسفل رأس المبين يوجد المغناطيس القائد Drive Magnet .
المغناطيس القائد مرتبط مغناطيسيا بمغناطيس المؤشر ويفصل بينهما فاصل غير مغناطيسي . ويتحرك المؤشر علي تدريج بنسب الحجم للخزان .

The gauge is operated by liquid displacement of a float bulb attached to a counterbalanced float arm. The main gear at the pivot point drives a pinion gear attached to a centershaft. The 2.2/1-gear ratio converts the 140° float arc to 308° of centershaft rotation.

A drive magnet is attached to the end of the centershaft under the gauge head. The drive magnet couples with a dial pointer magnet through the solid and non-magnetic gauge head to move a pointer around a dial usually graduated in percent of tank volume.

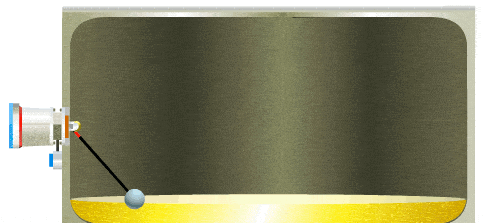

شكل (5) : محاكاة متحركة توضح فكرة عمل الجهاز

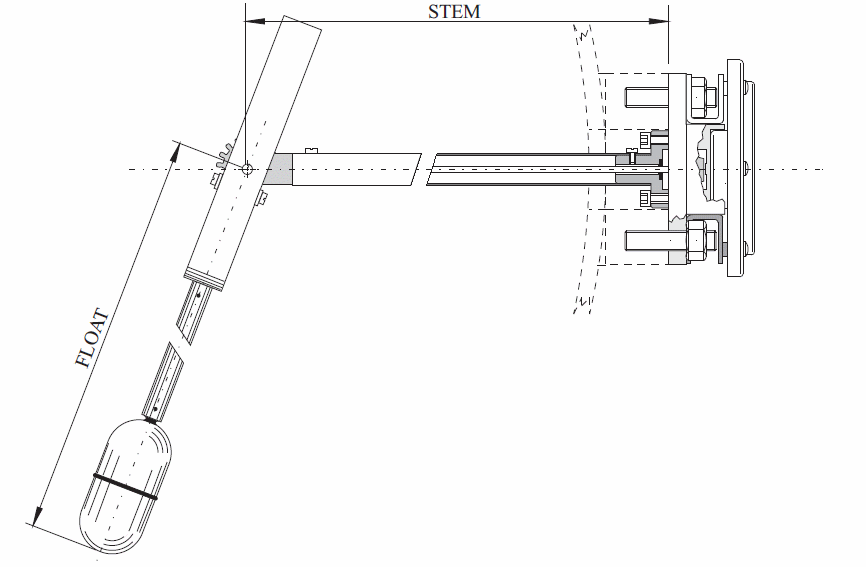

شكل (6) : فكرة عمل النقطة المفصلية بين الساق Stem وذراع العوامة Float



المعايرة Calibration

المعايرة القياسية للتدريج عند فارغ Empty و 25 % و 50 % و 75 % وممتلئ Full . يتم المعايرة لنقطة البداية (فارغ Empty ) ونقطة النهاية (ممتلئ Full) بحيث تترك مسافة في الأسفل وأخري في الأعلي لكي لا تصطدم العوامة في جدار الخزان . The standard calibration of dial of MOG are Empty , ¼, ½, ¾, and Full. Calibration of marks Empty & Full is done after leaving 65 mm from bottom and top of conservator to avoid striking of float to conservator wall.



التثبيت Mounting

يمكن تثبيت المبين في وضع مائل لأسفل تجاه الأرض لرؤية أسهل وذلك بإستخدام وصلة تركيب Adapter بالزاوية المطلوبة . Indicator can be mounted in titled position towards ground ( max 300C )for easy viewing by fixing mounting pad at desired angle or the indicator can be mounted by keeping dial and mounting pad in vertical position. The position of indicator on the conservator can be selected to suit site condition.

Alarm CAM_ani

شكل (7) : محاكاة متحركة تقرب فكرة عمل كامة مفتاح إنذار إنخفاض المنسوب



دائرة الإنذار Alarm Circuit

مفتاح زئبقي متصل علي الطرفين Normally Open للتحذير من الإنخفاض الحاد لمنسوب الزيت داخل الخزان الإحتياطي Conservator . One normally open mercury switch is provided for annunciation low level Alarm.


شكل (8) : طول وصلة التركيب Riser أو Adapter وتسمي H

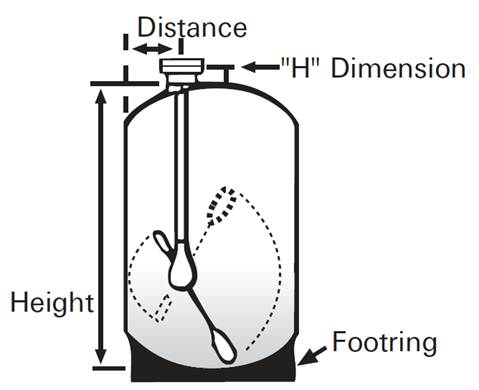

شكل رقم (9) : التركيب في خزان اسطواني رأسي


شكل رقم (9) : التركيب الجانبي والطرفي والرأسي



التأكد من الأبعاد Check of the dimensions

طول ساق العوامة : من خلال التصميم للخزان الأسطواني الأفقي , يجب أن يوجد مفصل الحركة في منتصف ارتفاع الخزان .

إذن يجب إن يكون طول الساق :

للتثبيت العلوي أو بزاوية

S = 0.5*OD + H

حيث أن OD القطر الخارجي للخزان ، و H طول وصلة التركيب Riser أو Adapter (بالنسبة للتثبيت الطرفي end أو الجانبي side).

و S = طول الساق وهي قيمة تعتمد علي القيمة OD .

هذا النوع من التثبيت أقل صعوبة حيث يتم تركيب الجهاز في منتصف ارتفاع الخزان .

طول العوامة Float Length : يعتمد طول العوامة علي القطر الداخلي للخزان ID والتدريج المستخدم ونوع العوامة المستخدمة .

– Stem length: by design and for horizontal cylindrical tank, the pivot point of the float should be at the mid height of the tank (50% plane).

Hence Stem length should be: for top or angle mounting

S = 0.5*OD + H

OD = tank outside diameter,

H = riser dimension) for end or side mounting

S = fixed dimension function of tank O.D.

However for this type of mounting the stem length is less critical, as the gauge is installed at the mid height of the tank.

– Float length: the float length is function of the internal diameter (ID) of the tank, the type of dial used and the float used.



المراجع

1 http://electricalunits.com/index4.php?urll=magnetic-oil-gauge-of-transformer
2 http://www.gasequipment.com/newgas/catalogs/catalog_pdf/209-228_gauges.pdf
3 Rochester 6300 SERIE Liquid Level Gauges-Installation Instructions



اكتمل الموضوع
