مفتاح المنسوب الغشائي Diaphragm Type Level Switch

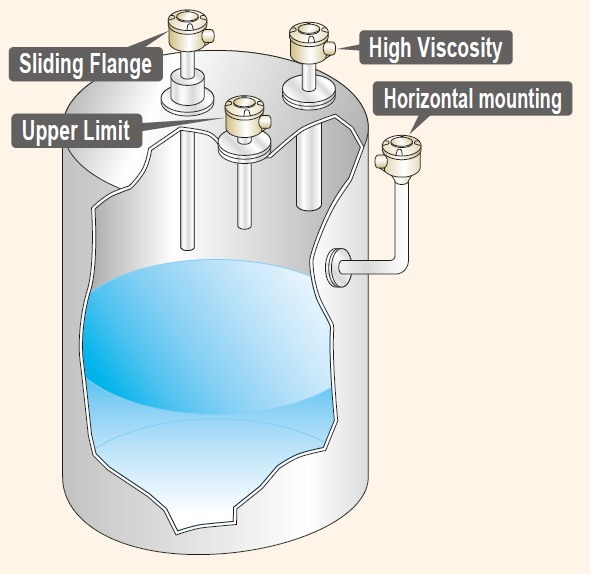

When the water level in the tank rises, the internal pressure of the detecting pipe increases and the diaphragm pushes the micro switch to produce contact output. When the water level falls and the internal pressure of the detecting pipe decreases, the contact output is released by the return force of the micro switch and the weight of the diaphragm.

*

فكرة العمل Operating Principle

يشبه في عمله إلي حدا ما فكرة عمل جهاز الفقاعات لقياس المنسوب Bubbler Level Transmitter الذي يتسخدم في القياس المتصل والمستمر لقراءة المنسوب .

ففي مفتاح المنسوب الذي لدينا الآن : عندما يرتفع مستوى الماء Level في الخزان ، يزداد ضغط الهواء المحبوس بداخل أنبوب تحسس المنسوب Detecting Pipe ويضغط الهواء علي الغشاء Diaphragm وبالتالي يدفع الغشاء Diaphragm مفتاح مصغر Micro Switch لإنتاج إشارة كهربية تبين وصول المنسوب لنقطة تفعيل المفتاح. وعندما ينخفض مستوى المياه ويقل الضغط الداخلي لأنبوب تحسس المنسوب Detecting Pipe  ، يتم تغيير إشارة الخرج نتيجة الحركة العكسية للمفتاح الكهربي ورجوع الغشاء Diaphragm إلي أسفل تحت تووزنه.

محاكاة متحركة تبين فكرة عمل مفتاح المنسوب الغشائي Diaphragm Type Level Switch

*

تطبيقات



مفتاح مراقبة منسوب الماء في الغسالة washer’s Water Level Control

مفتاح مراقبة منسوب الماء في الغسالة الكهربائية

.

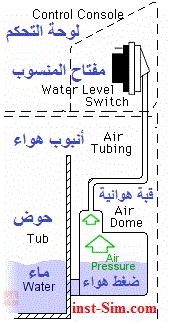

عند ملء الغسالة يضغط الماء تدريجيا علي الهواء المحتجز داخل القبة الهوائية Air Dome وبالتالي تؤثر تلك الزيادة في الضغط -والتي تتناسب طرديا مع منسوب الماء- علي غشاء مفتاح المنسوب وبالتالي يتم تغيير وضع المفتاح .

 .

محاكاة تبين فكرة عمل مفتاح المنسوب

*
