جهاز العوامة والكابل Cable Float Level Switch

فكرة العمل

هذا النوع من العوامات يحتوي بداخله علي كرة تتحرك في مسار محدد لها نتيجة تغير زاوية ميل العوامة بفعل تغير المنسوب وبالتالي تدفع ذراع متصل بمفتاح مصغر داخل العوامة وبالتالي تتغير حالة المفتاح من مغلق لمفتوح أو العكس .

.

بما أن العوامة Float ستكون مغمورة في الماء لذا يوصي بعدم تشغيل الأحمال (مثل محرك كهربي لمضخة الماء) مباشرة من خلال مفتاح العوامة Float Switch ولكن الأفضل استخدام ريليه Relay قوي أو كونتاكتور Contactor بين العوامة ومحرك المضخة . Because the float will be immersed in liquid, it is not recommended to switch pump motor currents directly through the float switch. Rather use a heavy duty relay, or contactor, between the float switch and the pump.

شكل رقم (1) : محاكاة متحركة تبين فكرة العمل

.

دائرة التحكم Control Circuit

الشرح التالي لعوامة تحكم في المنسوب من النوع Two-Wire, Single-Pole, Single-Throw Float Switch .

لفهم فكرة عمل أطراف التحكم المختلفة لعوامة التحكم في المنسوب تخيلها وكأنها مفاتيح ضغط Pushbutton Switches . الأطراف من النوع المفتوح Normally Open (NO) تعني انها تكون مفتوحة عند عدم وجود سائل وتغلق عند ارتفاع السائل . النوع ذو الفعل المعاكس وهو النوع المغلق Normally Closed (NC) .

.
لاحظ أن كلمة Normally تعني حالة المفتاح عند عدم وجود سائل وليس وضع التشغيل الطبيعي للمفتاح الداخلي .

In order to understand the operation of float liquid level controls, imagine them operating like pushbutton switches. A normally open (NO) switch is one that is open when there is no liquid present and closes as the liquid rises. The opposite action normally closed (NC) switch.

Note that the term “normally” means the switch state when there is no liquid present — it does not mean the “usual” operating state of the switch.

.

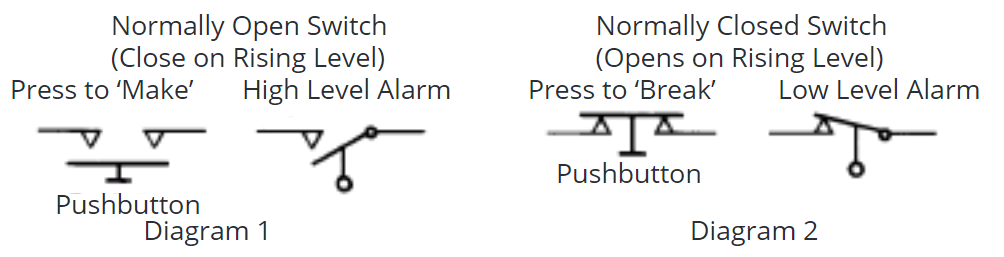

شكل رقم (2) : توضيح لنقاط التلامس وحركتها مع المنسوب Switch Action

.

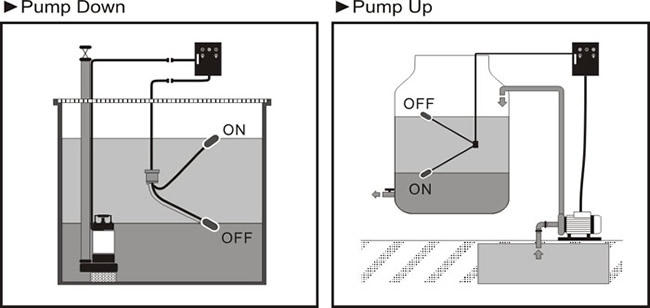

شكل رقم (3) : إستخدام هذا النوع من عوامات المنسوب مع مضخة سحب ومع مضخة ملء

.

التطبيق مع مضخة ملئ الخزان Pump Up Application

عند وصول منسوب الماء إلي المنسوب المنخفض Low Level تبدأ المضخة في العمل وملء الخزان إلي أن يصل المنسوب إلي المستوي الكامل Full Level Point تتوقف المضخة ، وتظل المضخة متوقفة إلي أن ينخفض المنسوب مرة أخري إلي نقطة المنسوب المنخفض Low Level فتتكرر العملية . When the liquid is at the low level, the pump will start filling the tank with liquid. When the liquid reaches the full level point, the pump will turn off. The pump will stay off until the liquid falls back to the low level point where the process will repeat.

.

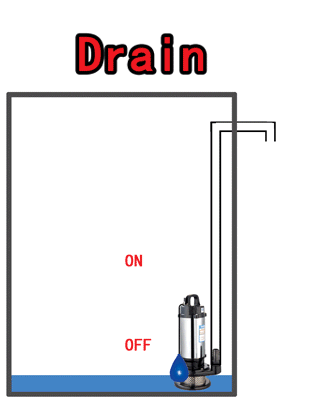

شكل رقم (4) : التطبيق مع مضخة سحب من الخزان

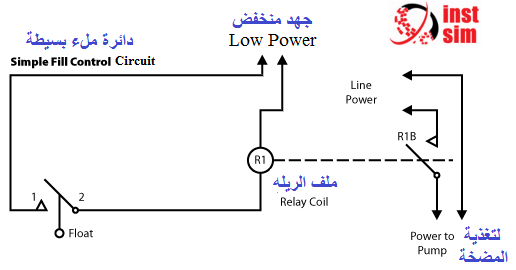

شكل رقم (4) : دائرة التحكم في مضخة ملء واستخدام عوامة مغلقة Normally Closed (NC) مع ريليه بجهد منخفض

شكلر قم (5) : دائرة التحكم في مضخة ملء واستخدام عوامة مغلقة Normally Closed NC مع كونتاكتور

.

التطبيق مع مضخة سحب من الخزان Pump Down Application

عكس السيناريو السابق .

شكل رقم (6) : دائرة التحكم في مضخة سحب واستخدام عوامة مفتوحة Normally Opened (NO) مع كونتاكتور

.

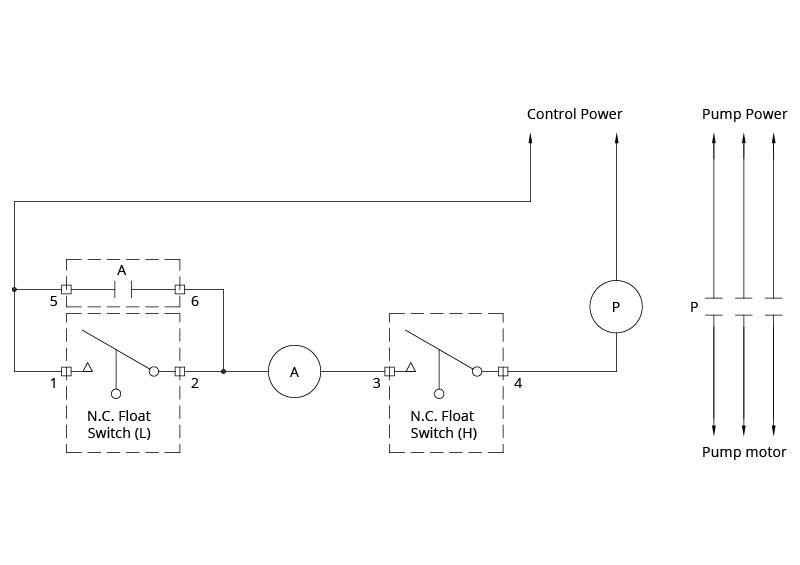

شكل رقم (7) : عمل تأخير باستخدام عوامة أخري عند منسوب أعلي

شكل رقم (8) : استخدام عوامة أخري للتأخير وثالثة عند منسوب أعلي لتنشيط جهاز إنذار

شكل رقم (9) : محاكاة متحركة

*
