المركم الهيدروليكي Hydraulic Accumulator

مقدمة Introduction

تبعا لموسوعة الويكيبيديا : المركم الهيدروليكي Hydraulic Accumulator يعتبر من أجهزة تخزين الطاقة. وهو مخزن للسائل الهيدروليكي المضغوط، ووظيفة تعويض النقص في الضغط ضمن النظام في حالة حدوثه والاستجابة السريعة لتعويض الضغط في حالات زيادة الحمل. ويتم ضخ السائل من المراكم إلى الدائرة الهيدروليكية باستخدام زنبرك (نابض Spring ) أو غاز مضغوط أو ثقل موازن. والمراكمات العاملة على الغازات المضغوطة هي من أكثر المراكمات استخداماَ .

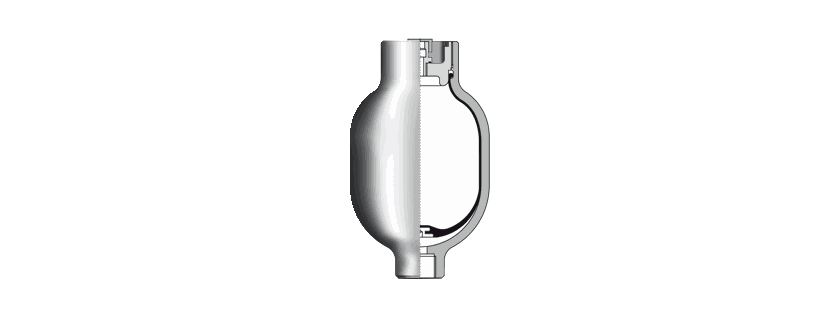

شكل رقم (1) : المركم الهيدروليكي Hydraulic Accumulator

*

استخدامات المركم الهيدروليكي Functions of Accumulator

تستخدم المراكم في الدوائر الهيدروليكية للإغراض التالية :

1- مخزن إمداد احتياطي : يستخدم المركم كمخزن احتياطي للإمداد بالسائل المضغوط عندما تحتاج الدائرة الهيدروليكية لكمية كبيرة من السائل الهيدروليكي في فترة زمنية قصيرة .

2- تعويض التسرب في الدائرة الهيدروليكية وبالتالي المحافظة على ضغط الدائرة الهيدروليكية ثابتاً .

3- امتصاص قفزات الضغط المفاجئة عند مخارج الأسطوانات الهيدروليكية .

4- العمل كوحدة طوارئ للإمداد بالسائل الهيدروليكي أثناء تعطل وحدة القدرة الهيدروليكية .

5- ويُستخدم أحيانا لموازنة التغيرات في الحجم الناتجة عن تغيير درجة الحرارة , خاصة في الدوائر المغلقة .

شكل رقم (2) : استخدامات المركم الهيدروليكي Functions of Accumulator

*

يستخدم المركم عند Accumulators are used

•    عند احتياج النظام لتدفق كبير في فترة زمنية قصيرة .

•    عند الحاجة إلي الحفاظ علي النظام أو جزء من مضغوطاً

•    لتجميع قفزات الضغط المفاجئة أو تذبذبات الضغط .

•    كعنصر توهين أو إخماد .

•    when the system needs a considerable flow during a short period;

•    when the system or a part of the system has to be kept under pressure;

•    to accumulate peak pressure or pressure vibrations;

•    as a cushioning element.

شكل رقم (3) : المركم وامتصاص قفزات الضغط المفاجئة أو تذبذبات الضغط

*

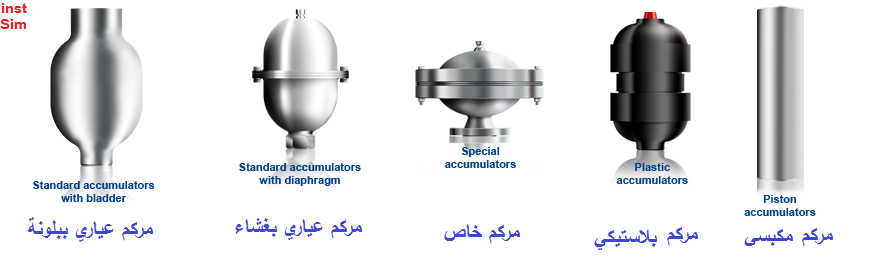

شكل رقم (4) : نماذج مختلفة من المراكم الهيدروليكية

*

يستخدم في المنظومات الهيدروليكية أحد الأنواع التالية من المراكمات :

•    المركم المكبسي : ثقة ، بطئ نسبيا نتيجة الإحتكاك بين المكبس والأسطوانة .

•    المركم ذو البلونة : (يُستخدم للتزويد بالزيت – مراكم سريع) .

•    المركم الغشائي : ( عنصر توهين – عنصر تعويض للضغط ) .

•    المركم ذو الثقل Weight Loaded Accumulator .

•    المركم ذو الزنبرك .

In hydraulic systems the following types of accumulators are used:

•    the piston accumulator; (to supply oil; reliable; relatively slow accumulator as a result of friction between piston and cylinder)

•    the bladder accumulator (to supply oil; ‘fast’ accumulator)

•    the diaphragm accumulator (cushioning element; pressure compensator)

*

مصادر الصور

شكل رقم (1) http://www.fluid-flow-control.com/single-connection/single-connection.gif
شكل رقم (2) http://www.saip.it/immagini/Saip_Gif_Animata.gif
شكل رقم (3) http://www.citroenet.org.uk/miscellaneous/hydraulics/images/didactic-gifs/accum.gif

*
