عنصر سريان إسفيني الشكل Wedge Flow Element

الإستخدام Application

أجهزة قياس السريان ذات العنصر الإسفيني Wedge Meters مناسبة بشكل خاص لقياس سريان الموائع اللزجة Viscous Fluids والسوائل التي تحتوي على جزيئات صلبة Solid Particles . فتصميم نقطة خنق الضغط Throttle يجعلها أقل تآكلا عن فوهة السريان Orifice Plate . Wedge meters are especially well suited for flow measurement of viscous fluids and for liquids containing solid particles. The throttle design results in a much lower wear than for orifice plates.

*

شكل رقم (1) : رمز عنصر السريان الإسفيني Wedge Symbol

*

التصميم Design

الجهاز الإسفيني عبارة عن ماسورة بداخلها جسم علي شكل إسفين أو علي شكل V يعمل كعنصر خنق للضغط . ويتم تثبت الإسفين في جانب واحد من لماسورة بحيث نسمح بمرور الجزيئات الصلبة بسهولة عبر منطقة خنق الضغط . The wedge meter consists of a pipe section and a V-shaped wedge as a throttle element. The wedge is positioned on one side so that solid particles may easily pass the restricted pipe section.

*

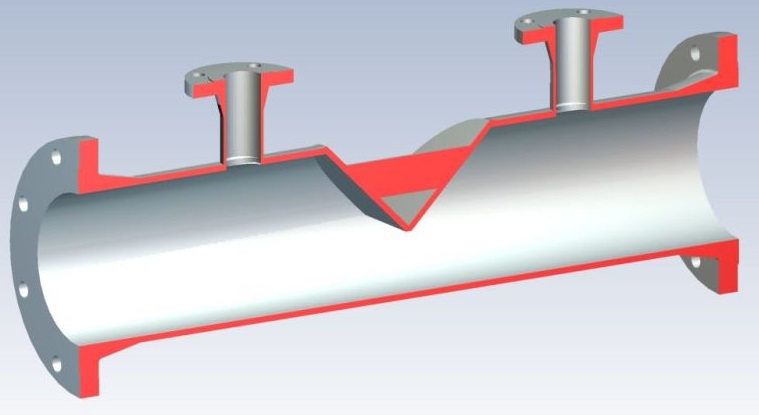

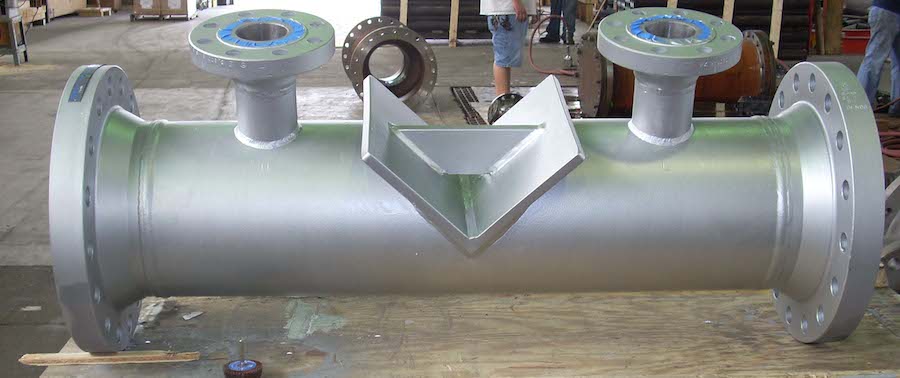

شكل رقم (2) : مقطع داخلي لأحد تصميمات عنصر التدفق الإسفيني Wedge Flow Element

*

المميزات Advantage

  • مناسبة جدا للسوائل اللزجة Viscous Liquids .
  • غير حساس للجسيمات الصلبة المتواجدة في السائل .
  • بالإضافة إلي إمكانية السريان ثنائي الإتجاه Bi-Directional Flow في بعض التصميمات .
  • مناسب لقياس السريان عند أرقام رينولد الصغيرة جدا Low Reynolds Nos .
  • مناسب للموائع الأكالة Erosive Fluids .
  • لا يوجد خطر الإنسداد Clogging ، حيث أن التنظيف ذاتي Self-Cleaning .
  • الإنخفاض في الضغط Pressure Drop والناتج عن الإسفين يصل نصف مقدار الإنخفاض الناتج عن القرص المثقوب Orifice Plate .
  • تُستخدم أجهزة الإسفين علي نطاق واسع في حقول النفط والغاز بسبب إمكانية إنزلاق خنزير الأنابيب Pipe Pig خلال الإسفين دون الإضرار به . هذا يجعلها مرغوبة جدا لأنه لا حاجة إلى إزالتها قبل عمليات تنظيف الأنابيب .
  • Very suitable for viscous liquids.
  • Not sensitive to solid particles in the fluid.
  • Bi-directional flow possible in some models.
  • For very low Reynolds Nos.
  • Suitable for erosive fluids.
  • No risk of clogging. Self cleaning.

.

  • The wedge meter creates a pressure drop that is nearly half that of an orifice plate.

.

  • Wedge meters are used extensively in the oil and gas fields as a pipe pig can slip through the wedge without damaging the element. This makes them very desirable as they don’t need to be removed for pipe cleaning operations.



شكل رقم (3) : محاكاة متحركة تبين حركة الخنزيرة عبر عنصر السريان الإسفيني

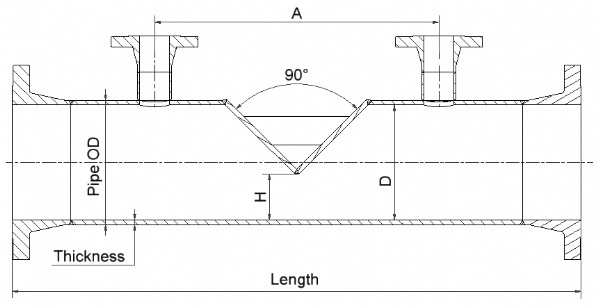

شكل رقم (4) : مقطع داخلي لأحد تصميمات عنصر التدفق الإسفيني Wedge Flow Element

*

العيوب Disadvantages

أكثر كلفة عن بعض طرق القياس الأخري مثل استخدام الأقراص المثقوبة Orifice Plates . More costly than other DP Flow technologies like orifice plates

*

مآخذ الضغط Pressure Taps

يتم وضع مآخذ الضغط Pressure Taps للضغط التفاضلي أمام و خلف الإسفين .

يتم قياس الضغط التفاضلي عادة بجهاز مرسل للضغط التفاضلي بعيدا عن العنصر الإسفيني Wedge Element باستخدام أنبوب شعرية Capillary Tube وغشائين عازلين Seals .

The tappings for the differential pressure are positioned in front of and behind the wedge.

The differential pressure is typically measured with a differential pressure transmitter and remote seals.

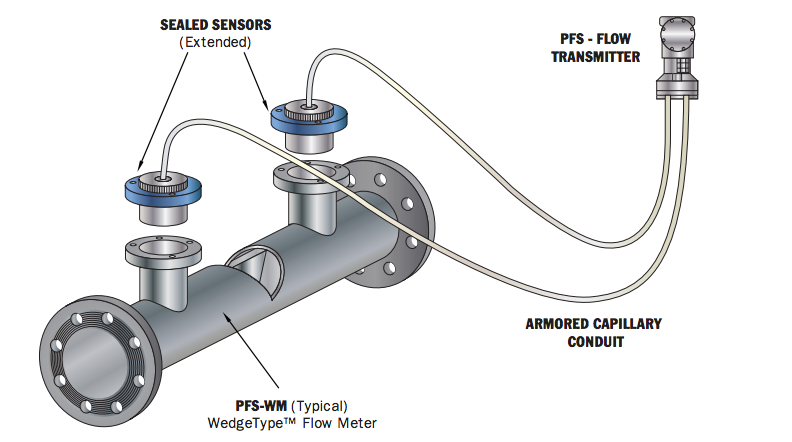

شكل رقم (5) : مآخذ الضغط وتوصيل جهاز مرسل فرق الضغط

*
