عدادات المياه Water Meters

عداد الماء Water Meter هو جهاز يستخدم لقياس حجم الماء المار عبر أنبوب أو ماسورة مياه وتسجيله، وتستخدمه مؤسسات ومحطاة المياه لمحاسبة المستهلكين وفقاً لاستهلاكهم، وتركب عدادات المياه المنزلية على وصلات خدمة المستهلكين .

.

تستخدم عدادت المياه الكبيرة في قياس كميات المياه الخارجة من الخزانات ومحطات الضخ ومحطات المعالجة، أو كميات المياه الداخلة إلى قطاعات مختلفة من شبكة التوزيع، مما يساعد على التحكم في الشبكة، وتساعد معرفة حجوم المياه المزوَّدة في عملية توزيع المياه بشكل متساوٍ على مختلف المناطق والقطاعات، وتوفر لمهندسي مؤسسة المياه المعلومات اللازمة لفحص طاقات السريان للأنابيب، والتحري عن فقدان المياه في الشبكة بمقارنة كميات المياه المنتجة مع كميات المياه المستهلكة .

.

لمحة تاريخية

استخدمت حضارات متعددة قديمة ـ منها الحضارة الرومانية والإسلامية الأموية ـ أسلوب نقل المياه من مصادرها الطبيعية إلى مواقع الإستخدام بتجميعها ثم نقلها عبر أقنية وعبّارات، وكانت المياه توزَّع على المستخدمين بوساطة مقسمات متفق عليها فيما بينهم، وسميت في دمشق القديمة بـ «الطوالع». وقد زودت الطوالع بفتحات ذات مقاطع معايرة بنسبة القيراط . وكان «الفرضي» (أي المحاسب) يقوم بفرض الأجرة وفقاً لعدد القراريط . ووفَّرت هذه الأنظمة المياه ووزعتها على سكان المدينة، إلا أنها تسببت أيضاً بضياع كميات كبيرة من المياه بسبب فيضان المياه منها أحياناً وصعوبة التحكم بتغذيتها.
.
ولم يزدد الطلب على عدادات المياه إلا بعد انتشار شبكات توزيع المياه في المدن ونشوء الحاجة لتحديد كميات المياه المنتجة والمستهلكة .

*

يوجد العديد من الأنواع المختلفة لعدادات المياه ، ويعتمد الإختيار فيما بينها علي طريقة القياس Measurement Method ومعدل السريان Flow Rate والدقة Accuracy المطلوبة . There are several types of water meters. The choice is based on different flow measurement methods, flow rates and accuracy requirements.

.

أنواع عدادات المياه Types of Water Meters

عندما يتعلق الأمر برصد تدفق المياه داخل أي نظام، يتم استخدام أحد الأساليب التالية في القياس . الأسلوب الأول يستخدم الإزاحة Displacement ، في حين أن الأسلوب الثاني الأكثر شيوعا يركز على السرعة Velocity . وتشمل الطرق الأخرى التي يمكن استخدامها مثل الأجهزة الكهرومغناطيسية Electromagnetic و أجهزة الموجات فوق الصوتية Ultrasonic . When it comes to monitoring the flow of water within any system, one of a few approaches is normally taken. The first method uses displacement, while the second most common option focuses on velocity. Other methods that can be used include electromagnetic and ultrasonic. Within each flowmeter category, there can be multiple designs that can complete the task successfully.

.

عدادات الإزاحة Displacement Water Meters



المكبس الترددي Oscillating Piston

محكاة متحركة تبين فكرة عمل عداد المياه من النوع المكبس الترددي Oscillating Piston

.

القرص المترنح Nutating Disk

محكاة متحركة تبين فكرة عمل عداد المياه من النوع القرص المترنح Nutating Disk

.

للتعرف علي المزيد حول مقياس السريان ذو القرص المترنح Nutating Disk اضغط علي رابط المقالة التالية:

جهاز القرص المترنح Nutating Disk Flow Meter

.

عدادات السرعة Velocity Water Meters



أحادي التدفق Single-jet

محاكاة متحركة تبين فكرة عمل عداد مياه أحادي التدفق Single-jet Water Meter

.

متعدد التدفق Multi-jet

محاكاة متحركة تبين فكرة عمل عداد مياه متعدد التدفق Multi-jet Water Meter

.

عدادات مركبة Compound Water Meter

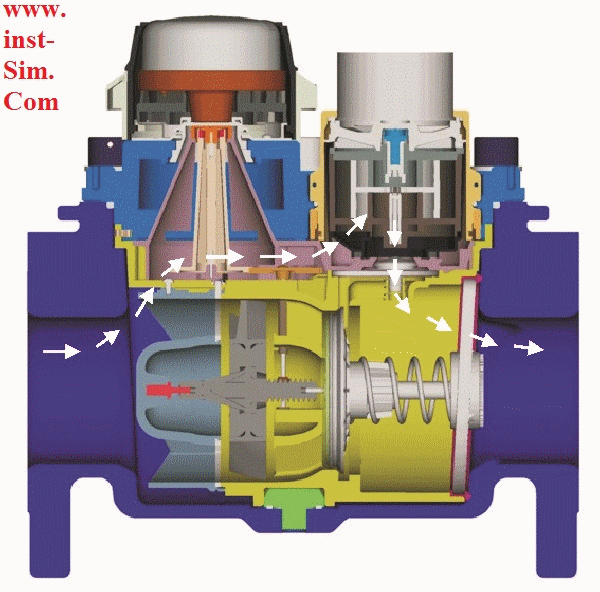

محاكاة متحركة تبين فكرة عمل عداد مياه مركب Compound Water Meter

*
