جهاز الهدف لقياس السريان Target Flowmeter

مقدمة

يتكون جهاز الهدف Target Meter من قرص Disc أو هدف Target يتم وضعه في مركز ماسورة Pipe (انظر الشكل التالي) ويكون اتجاه سطح الهدف عمودي علي اتجاه سريان المائع Fluid أي بزاوية قائمة Right Angle . ونحصل علي معدل السريان Flow Rate للسائل  بقياس قوة السائل التي تضغط علي الهدف .

و من مميزات هذا الجهاز أنه يمكن استخدامه مع الموائع القذرة أو الآكالة Corrosive ، ولا يحتاج جهاز الهدف Target Meter إلي أية وصلات خارجية External Connections ولا يحتاج إلي مانع تسرب Seal ولا يحتاج إلي منظومة كسح أوتطهير Purge System .

.

عادة ما يستخدم جهاز الهدف Target Meter لقياس السريان مع السوائل أكثر من استخدامه مع بخار الماء والغازات . وتصل قيمة Turndowns فيه إلي 20:1 وبدقة حوالي 1٪ .

A target meter consists of a disc or a “target” which is centered in a pipe (see The following Figure). The target surface is positioned at a right angle to the fluid flow. A direct measurement of the fluid flow rate results from the force of the fluid acting against the target.

.

Useful for dirty or corrosive fluids, target meters require no external connections, seals, or purge systems.

.

Target flow meters are commonly used to for liquid flow measurement and less commonly applied to steam and gas flow. Target Meters offer turndowns up to 20:1 with accuracy around 1%.

قد يطلق عليه اسم جهاز قوة السحب لقياس السريان Electronic Drag Force Flowmeter EDFF .

مكونات جهاز الهدف لقياس السريان Target Flowmeter

*

يمكن حساب قيمة ضغط السريان علي الهدف بأكثر من طريقة منها ما يلي :

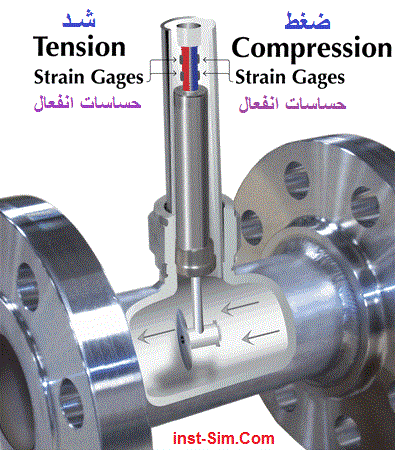

يتم القياس بواسطة استخدام تقنية مقاييس الإنفعال Strain Gauge المستخدمة في أنظمة قياس الوزن Weight Gauging Systems . حيث تسمح هذه التقنية بقياس القوي الناتجة من سريان السائل أو الغاز في انتجاه مضاد للهدف Target . ويقوم جهاز إرسال (مرسل) Transmitter بتحويل هذه القوة المقاسة بواسطة مقاييس الإنفعال إلي إشارة خرج من 4 إلي 20 ملي أمبير بما يتناسب مع معدل السريان Flow Rate طردياً . The measurement is done through the use of strain gauge technology which has been typically used in weight gauging systems. This technology allows to measure the force produced by the liquid or gas flow against the target in the flow stream. A transmitter converts the detected forces by the strain gauge to a 4-20mA output that is proportional to the flow rate.

جهاز الهدف لقياس السريان Target Flowmeter

وفي المحاكاة التالية يتم قياس مسافة ميل الذراع الحاملة للهدف بواسطة حساس تقارب بالأشعة تحت الحمراء لقياس زاوية الميل .

محاكاة متحركة خاصة بجهاز الهدف لقياس السريان Target Flowmeter

*
