قناة بارشال Parshall Flume لقياس السريان في القنوات المفتوحة

.

شكل رقم (1) : محاكاة متحركة لقناة بارشال Parshall Flume

توصل Parshall  إلى عمل جهاز لقياس تصرف المياه بالقنوات المفتوحة لتلافي أخطاء وعيوب الهدارات السابقة , حيث أن حركة الماء السريعة خلاله لا تسمح بترسيبات من السلت أو الرمل , كما يلزمه قدر بسيط من السقوط أو فقد فى الضغط , هذا فضلا عن إعطائه قياسات دقيقة وبدرجة معقولة حتى عندما يكون مغمورا جزئيا بالماء . ويقسم الجهاز إلى ثلاثة أجزاء :

.

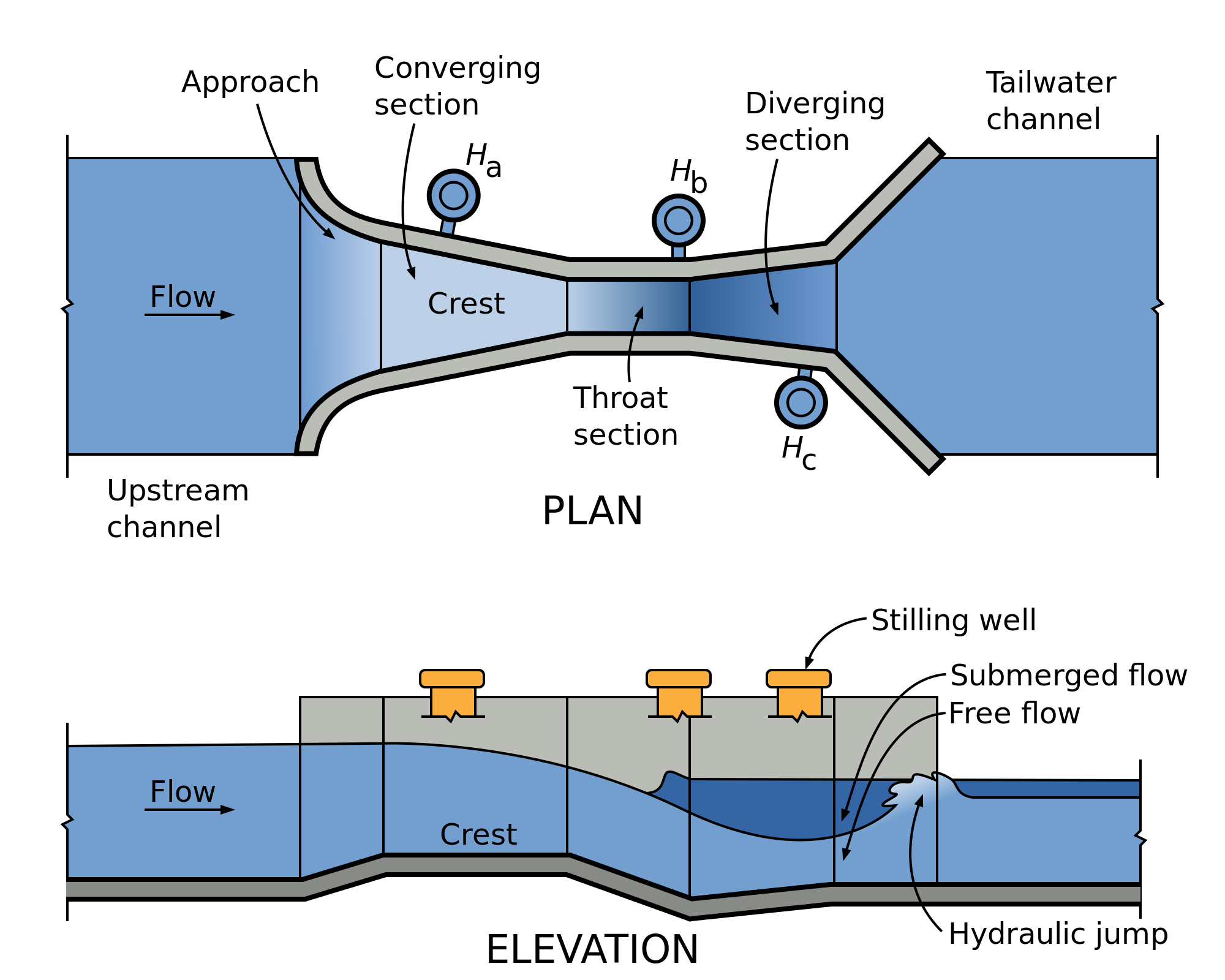

شكل رقم (2) : مخطط توضيحي لقناة بارشال Parshall Flume

.

1- جزء المدخل  Upstream section                                 :

أرضية هذا الجزء مستوية السطح وتميل جدرانه إلى الداخل فى اتجاه الجزء الأوسط (العنق) .

.

2– العنق Throat section                                                            :

تتوازى الجدران فى هذا الجزء وتنحدر الأرضية فيه من أعلى إلى أسفل فى اتجاه الجزء الثالث .

.

3- جزء المخرج Down stream section                         :

ترتفع أرضية هذا الجزء من أسفل إلى أعلى وتنفرج جدرانه للخارج حيث يخرج الماء وتتحدد سعة الجهاز بمدى عرض العنق (W)  والذى يتراوح من بوصة إلى عشرة أقدام ليعطي تصرفا من 5 – 200 جالون / دقيقة أو أكثر . ويقدر التصرف بقياس كل من Hb , Ha كما هو موضح بالشكل حيث تمثل Ha ارتفاع الماء عند دخوله قناة بارشال , Hb ارتفاع الماء بالقرب من نهاية العنق .

.
