جهاز القرص المترنح Nutating Disk Flow Meter

.

Nutating disc meters are the most common and accurate type of positive displacement meters. The simple and reliable operating principle allows water to flow into the chamber, which causes the disc to nutate. Each disc nutation represents a fixed quantity of water, so the total flow is calculated by the total number of nutations.

.

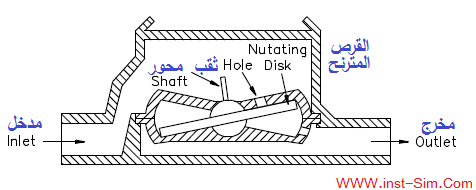

المكونات الداخلية لمقياس السريان ذو القرص المترنح Parts of Nutating Disk Flow Meter

*

جهاز القرص المترنح Nutating Disk هو أحد أجهزة الإزاحة الموجبة لقياس السريان Positive Displacement Meters وأكثرها دقة ، وفيه يتحرك القرص يمنة ويسرة ، عندما يمتلئ أو يفرغ المائع ، وهذا القرص متصل بوصلة ميكانيكية مع عداد لحساب عدد المرات التي امتلأ فيها التجويف .

*

حركة الترنح Nutating Motion

الترنح Nutation هي نوع من الحركة المستخدمة في العديد من أجهزة قياس السريان Liquid Flow Meters . وفيها يميل الجسم المتحرك بزاوية مع المحور المرجعي Reference Axis .

.

.

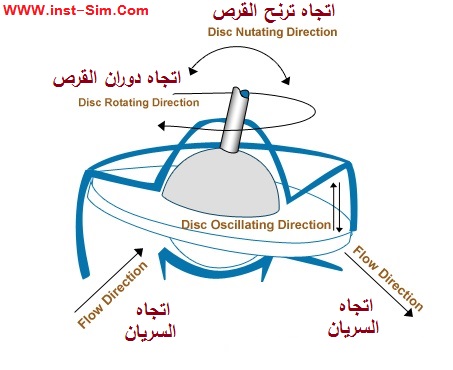

صورة توضح حركة الترنح Image Describes Nutating Motion

.

Nutation is a type of motion used in several types of liquid flow meters. A nutating object is inclined at an angle to a reference axis. As the normal vector of the object rotates about the reference axis, the angle between the normal vector and the reference axis remains constant. The result is that the object actually wobbles about the reference axis, but does not change angular position relative to it.

.

صورة توضح حركة الترنح Image Describes Nutating Motion

*

لمتابعة موضوع صور محاكاة جهاز القرص المترنح Nutating Disk Flow Meter قم بالضغط علي الرابط التالي :



محاكاة – جهاز القرص المترنح Nutating Disk Meter Animation

*
