جهاز السريان المغناطيسي Magnetic Flow Meter

جهاز السريان الكهرومغناطيسي Electromagnetic Flow Meter

.

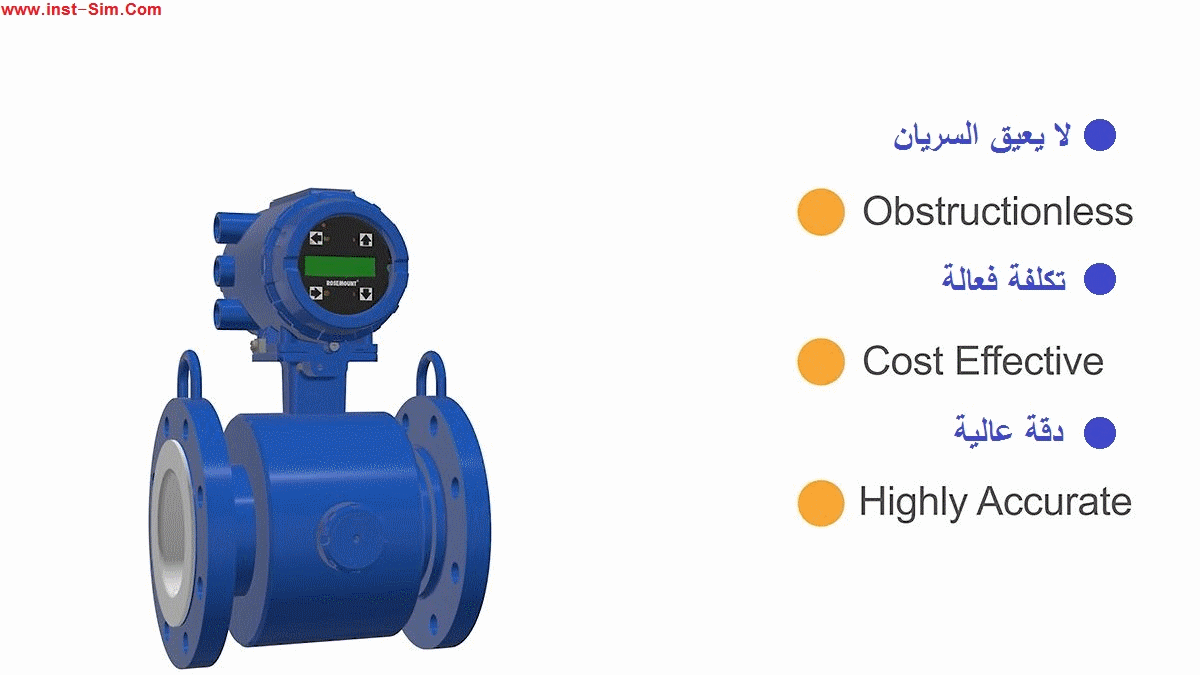

الأجهزة المغناطيسية لقياس السريان Magnetic Flow Meter يطلق عليها الأجهزة الكهرومغناطيسية لقياس السريان Electromagnetic Flow Meter أو أجهزة الـ Magmeters .



جهاز السريان الكهرومغناطيسي Electromagnetic Flow Meter

.

تشبه في فكرة عملها مولد الكهرباء أو الدينامو والذي تعتمد فكرته علي موصل يتحرك عموديا علي مجال مغناطيسي فيقطعه فيتولد علي طرفي الموصل جهد كهربي . وفي جهازنا الحالي يكون الموصل الكهربي هو السائل المطلوب قياس معدل سريان ، وبالتالي يُشترط في هذا النوع من الأجهزة استخدامه مع سوائل موصلة كهربيا وليست عازلة كهربيا مثل الماء المقطر .

.

يتكون كل من جهاز قياس التدفق الكهرومغناطيسية Electromagnetic Flowmeter وجهاز الماجميتر Magmeter من مرسل Transmitter وحساس Sensor سريان يعملان معا علي قياس السريان .

Electromagnetic flow meters, or magmeters, are comprised of a transmitter and sensor that together measure flow.

.

يكون أنبوب السريان مصنوع من مادة لا مغناطيسية (مثل البلاستيك الفلوري والأيونيت) ، ويثبت في جدار أنبوب السريان إلكترودا Two Electrods قياس في طرفين متضادين علي قطر واحد (علي استواء السطح الداخلي للأنبوب) .

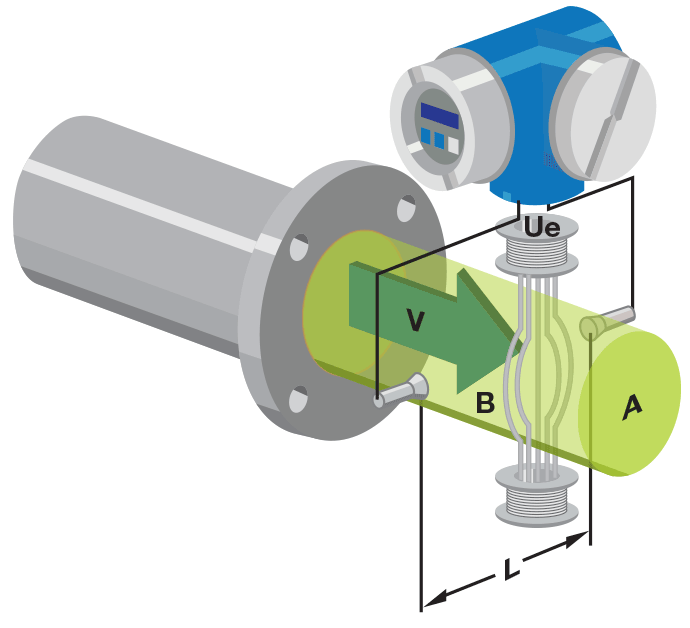

تتكون أجهزة القياس المغناطيسية Magmeter من ملفين Coils بالإضافة إلي زوج من الأقطاب Electrodes لقياس السريان . يقوم المُرسل Transmitter بتغذية الملفين بتيار كهربي محدد فيتكون مجال مغناطيسي Magnetic Field بينهما .

وعند امتلاء الماسورة وبدء سريان السائل بداخلها تتسبب قوة المجال المغناطيسي في فصل الجزيئات سالبة الشحنة عن الجزئيات موجبة الشحنة بسبب مرورها عبر المجال المغناطيسي ، وينتج عن هذا الفصل جهد مستحث Induced Voltage بين الأقطاب .

A magmeter utilizes a set of coils and a pair of electrodes for flow measurement. The meter’s coils are driven by the transmitter with an applied current. Once powered, a magnetic field is formed between both coils.

When the pipe is full and the fluid begins to flow, the force of the magnetic field causes the negatively and positively charged particles of the fluid to separate as they pass through the magnetic field. This separation causes an induced voltage between the electrodes and sensor.

*

يتم تركيب الحساس علي خط السريان ليقيس الجهد الكهربي المستحث Induced Voltage المتولد نتيجة سريان السائل داخل الماسورة Pipe . يستقبل المرسل الجهد المتولد في الحساس ويحوله قيمة لقياس السريان ومن ثم يقوم بإرساله إلي نظام التحكم Control System .

The magnetic flow meter’s sensor is placed inline and measures an induced voltage generated by the fluid as it flows through a pipe. The transmitter takes the voltage generated by the sensor, converts the voltage into a flow measurement and transmits that flow measurement to a control system.

*

.

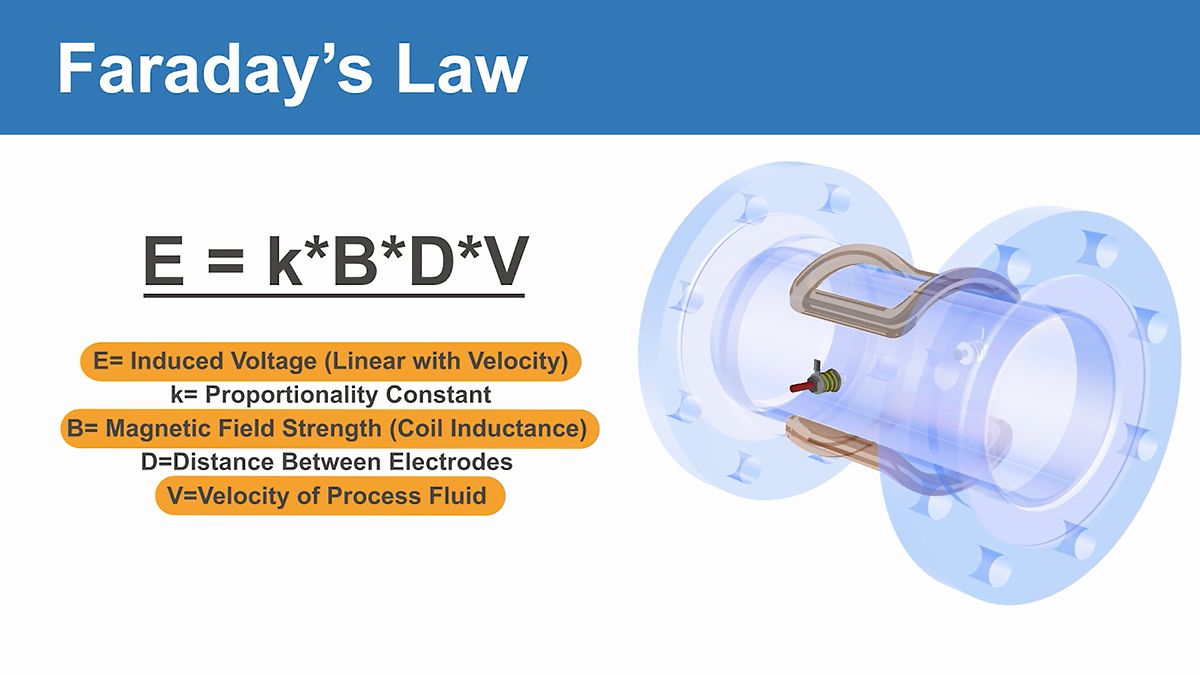

يعمل الجهاز الكهرومغناطيسي لقياس السريان علي قانون فاراداي للحث الكهرومغناطيسي الذي يبين أن فرق جهد كهربي يتولد عندما يتحرك موصل كهربي عبر مجال مغناطيسي . فيعمل السائل كموصل والمجال المغناطيسي يتولد عن طريق الملفات المنشطة خارج أنبوب السريان . وعليه فعندما يتدفق السائل عبر المجال المغناطيسي تنتج قوة دافعة كهربية (تتناسب طرديا مع السرعة المتوسطة للسائل) . وعلي ذلك ، في حالة أنبوب ذو قطر ثابت ، تكون قيمة فرق الجهد الكهربي الناتج تتناسب طرديا مع معدل التدفق حيث أن قطبان كهربيان يركبان في جدار أنبوب السريان الخاص بالجهاز ليلتقطان فرق الجهد المتولد .

*

كلمات البحث

المقياس المغناطيسي للسريان – جهاز السريان المغناطيسي – جهاز قياس السريان الكهرومغناطيسي Electromagnetic Flow Meter – Magmeter .

*
