جهاز لوح الصد لقياس السريان Baffle Plate Flow Meter

The flowing medium meets a baffle plate that is linked to a pointer by a lever mechanism. A spring provides the counter force. The lever mechanism, spring and scale are matched such that the pointer indicates the actual flow rate in liters per minute.

*

يعتبر أحد أنواع أجهزة المساحة المتغيرة لقياس السريان Variable Area Flow Meters ، ويطلق عليه أيضا اسم جهاز الهدف لقياس السريان Target Flow Meter . والتصميم التالي يمثل جهاز بيان محلي Flow Local Indicator أو عداد سريان Flow Gauge .

.

.

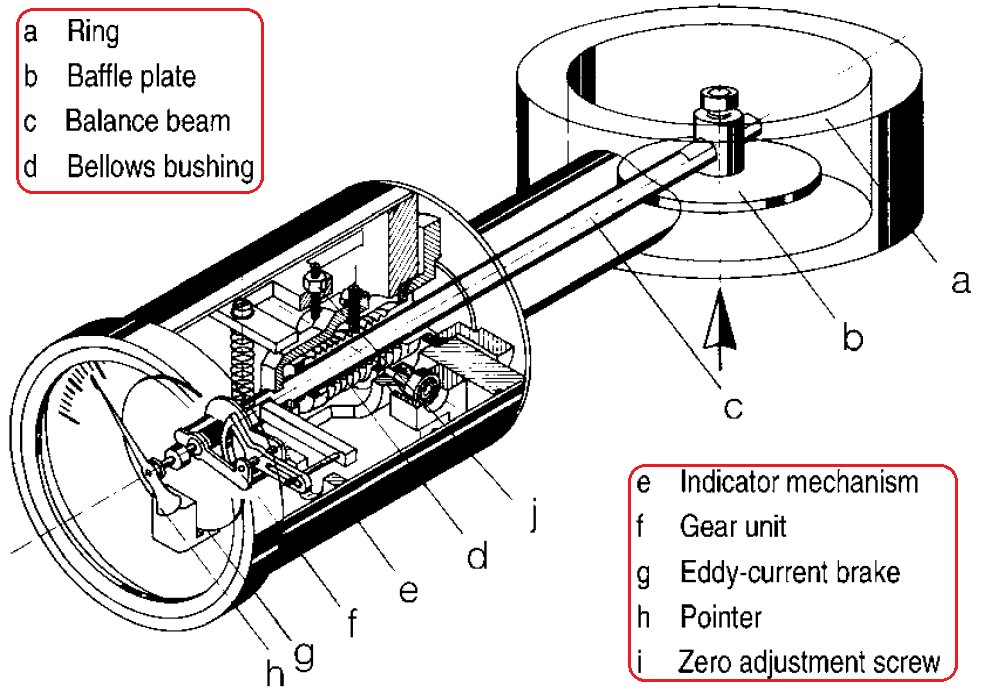

المكونات الداخلية جهاز لوح الصد لقياس السريان Baffle Plate Flow Meter

*

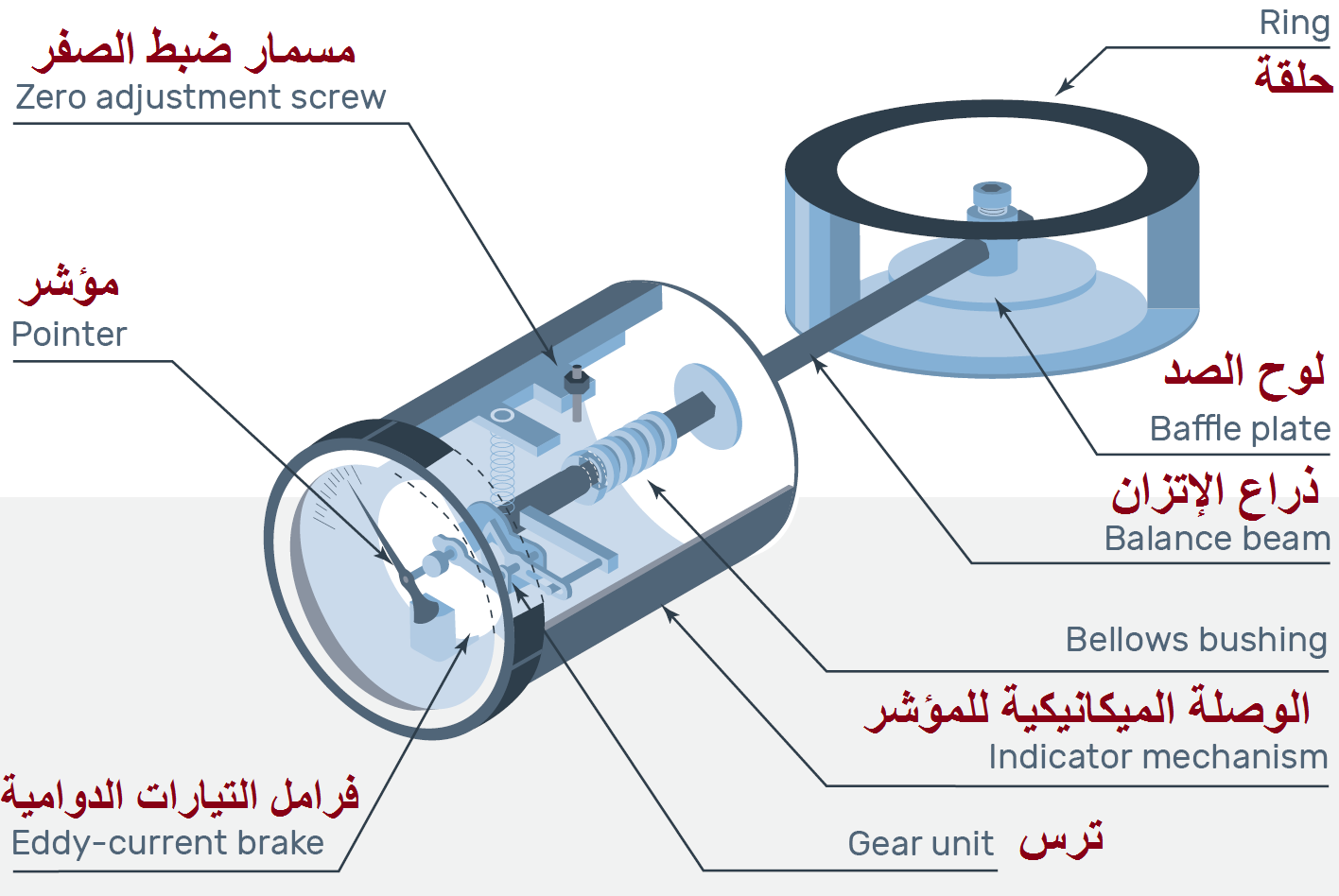

فكرة عمل الجهاز ومكوناته الداخلية Measurement principle and structure for baffle plate flow meter

يعمل جهاز لوح الصد على أساس مبدأ طريقة الإنحراف Deflection Method Principle . وبناء على ذلك، يتكون عداد السريان من لوح صد Baffle Plate-b و ذراع القياس Scale Beam-c أو ما يسمي Balance Beam الذي يقيس قيمة مقدار ركود السائل المقاس وينقل القياس عبر المنفاخ Bellows-d إلي المؤشر Indicator-e .

*
في نفس الوقت، يقوم ميكانيزم ترس Rack And Pinion Drive-f بتحويل حركة الإنحراف الطولية إلي حركة دورانية للمؤشر Pointer h . و يتم تنظيم حركة المؤشر بواسطة فرامل التيارات الدوامية Eddy Current Brake-g .

Baffle plate flow meters work based on the deflection method principle (see Figure Above). Accordingly, the flow meter consists of a baffle plate (b) with a scale beam (c), which transfers the stasis of the measured media by routing it through the bellows (d) to the indicator (e).

*
At the same time, a rack and pinion drive (f) converts the resulting deflection into a rotary motion (h). The indicator motion is regulated by an eddy current brake (g).

.

فكرة عمل جهاز لوح الصد لقياس السريان Baffle Plate Flow Meter

*

مميزات جهاز لوح الصد لقياس السريان Advantages of baffle plate flow meter

  • مناسبة للقياس في أي اتجاه للسريان .
  • يمكن تجهيزه بمفتاح نهاية الشوط Limit Contact ومقاومة كهربية متغيرة Potentiometer (اختياري) .
  • Suitable for any flow directions.
  • Can be equipped with a limit contact and potentiometer (optional).

*

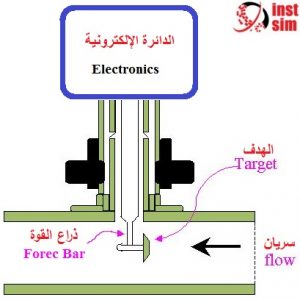

المحاكاة التالية تبين فكرة العمل قليلا ولكن يتم إرسال قراءة الجهاز كإشارة كهربية إلي نظام التحكم وبدلا من تحويل الإنحراف الطول إلي دوراني لتحريك مؤشر ، يتم قياس مقدار الإنحراف بواسطة حساس أشعة تحت الحمراء لقياس قيمة الإزاحة المعبرة عن مقدار معدل السريان .

للمزيد اضغط علي رابط المقال التاليجهاز الهدف لقياس السريان Target Flowmeter

محاكاة متحركة خاصة بجهاز الهدف لقياس السريان Target Flowmeter

*
