الجرس القرصي المائي Water Motor Gong

جرس إنذار مائي يعمل بالطاقة المائية A water motor powered fire alarm عام 1949

British buildings protected by sprinkler systems always have outside alarm bells activated by small Pelton turbines. When the sprinklers begin to discharge onto a fire, the main flow of water lifts a valve that sends a small amount of water to the alarm turbine. This has the great merit that it does not rely on a supply of electricity to operate the gong. It is also immune from frost as the pipe to the alarm is kept empty of water until the system is activated. A bypass valve allows the alarm to be periodically tested. (Source)

*

جرس إنذار مائي يعمل بالطاقة المائية: 1949

تحتوي المباني البريطانية المحمية بواسطة أنظمة رشاشات المياه Sprinkler Systems على أجراس إنذار خارجية تنشطها توربينات بيلتون Pelton Turbines صغيرة الحجم. عندما تبدأ الرشاشات Sprinklers في التفريغ على النار ، فإن التدفق الرئيسي للمياه يرفع صمامًا يرسل كمية صغيرة من الماء إلى التوربين. هذا له ميزة كبيرة أنه لا يعتمد على التغذية الكهربائية لتشغيل الجرس القرصي. كما أنه محمي ضد التجمد لأن الأنبوب الواصل إلي الجرس يبقى خاليًا من الماء إلي أن يتم تنشيط النظام. ويوجد صمام إلتفافي Bypass Valve يسمح باختبار الجرس بشكل دوري.

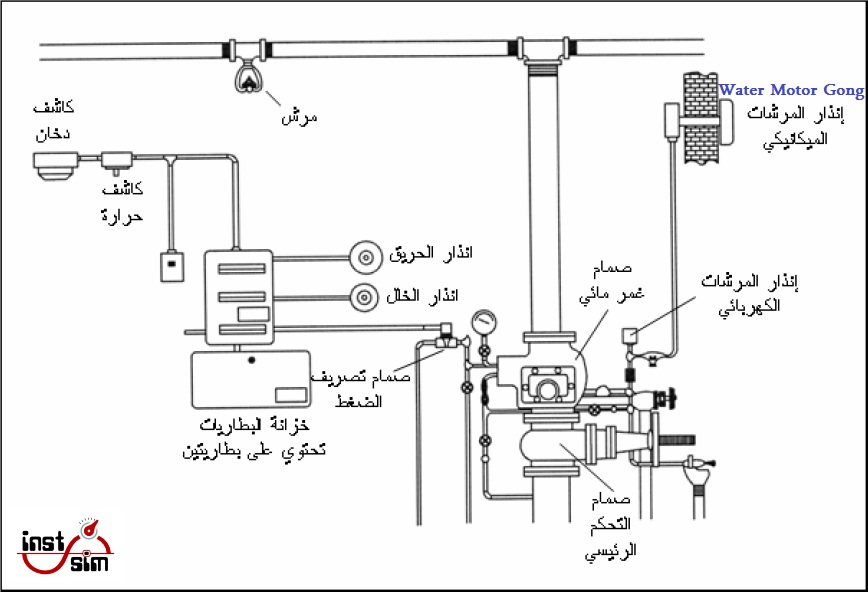

منظومة مرشات رطبة تحتوي علي جرس إنذار ميكانيكي أو ما يسمي الجرس القرصي المائي Water Motor Gong

*

ملفات للتحميل من شبكة الإنترنت:

PDF الإشترطات السعودية في أنظمة الغمر المائي لمكافحة الحريق – المديرية العامة للدفاع المدني

PPT مقدمة في نظام مرشات المياه الإطفائية التلقائية

PDF دراسة لأنظمة إطفاء الحريق داخل محطة حرارية لتوليد الكهرباء – جامعة السودان للعلوم والتكنولوجيا

*

مصطلحات Terms

جرس هيدروليكي – جرس قرصي مائي – جرس ميكانيكي

Water Motor Gong

*
