نموذج لنظام كشف وإطفاء حريق بغرفة تحكم Suppression and Detection System

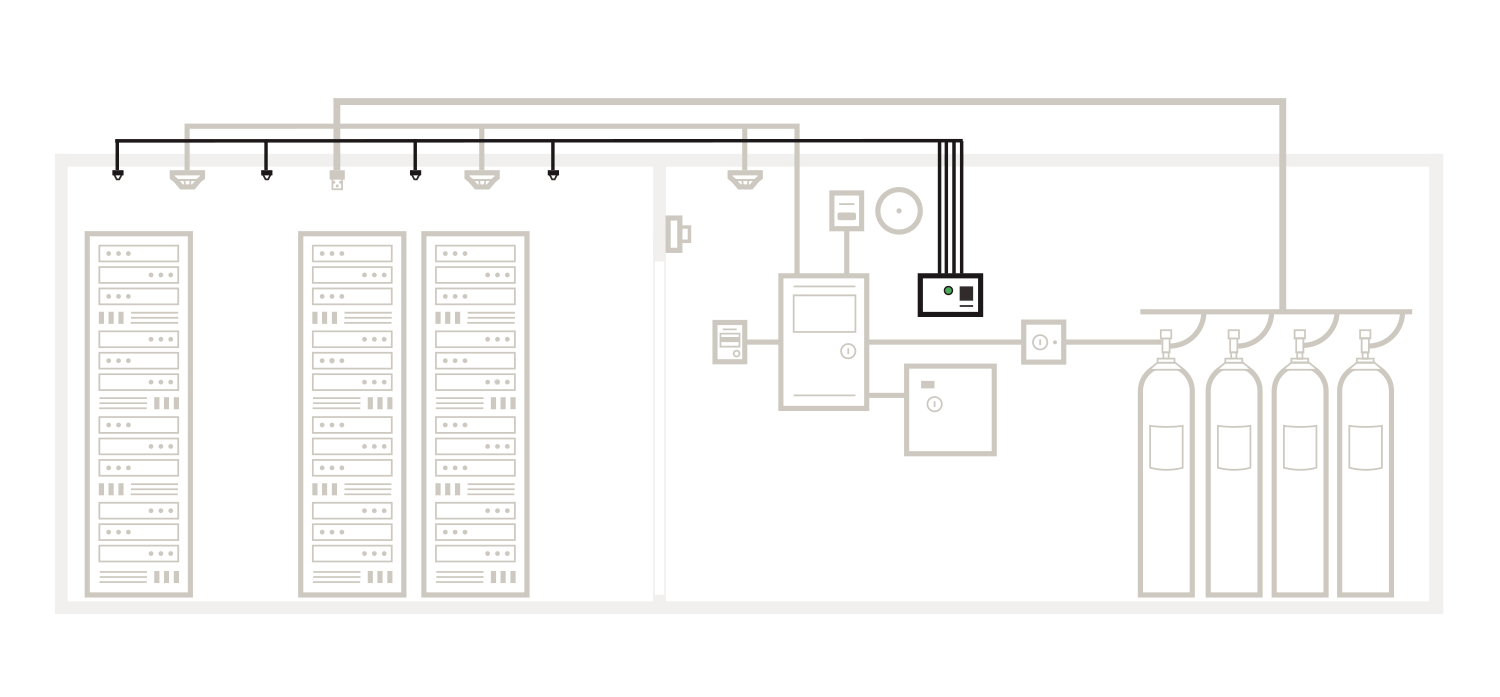

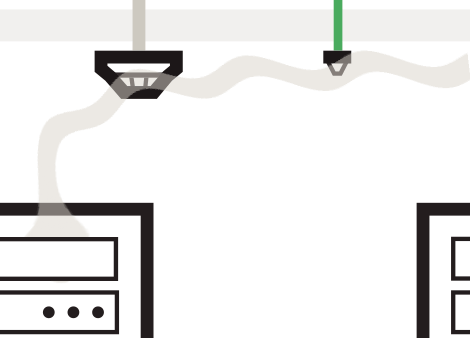

1- نظام كاشف للدخان ساحب للهواء Air Sampling Smoke Detection

Smoke is detected at the fire’s incipient stage. A fire in its earliest stage produces smoke undetectable by human senses, but a VESDA air sampling smoke detector provides early warning of the condition.

*

نظام كاشف للدخان ساحب للهواء Air Sampling Smoke Detection

.

يتم الكشف عن الدخان Smoke في المرحلة الأولي من الحريق. حيث ينتج الحريق في مرحلته الأولى دخانًا لا يمكن اكتشافه بواسطة الحواس البشرية ، ولكن كاشف الدخان VESDA من النوع الساحب لعينات الهواء Air Sampling Smoke Detector ، يوفر إنذارًا مبكرًا لحالة الحريق.

نظام كاشف للدخان ساحب للهواء Air Sampling Smoke Detection

.

للمزيد عن نظام الكشف المبكر جداً عن الدخان VESDA اضغط علي رابط النقال التالي:

نظام الكشف المبكر جداً عن الدخان VESDA

*

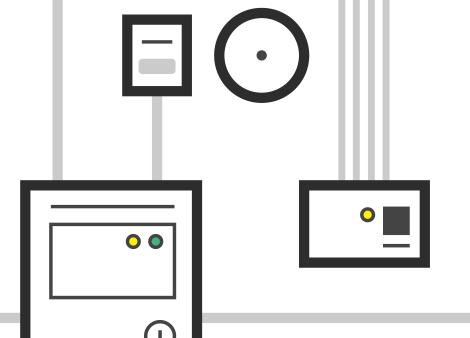

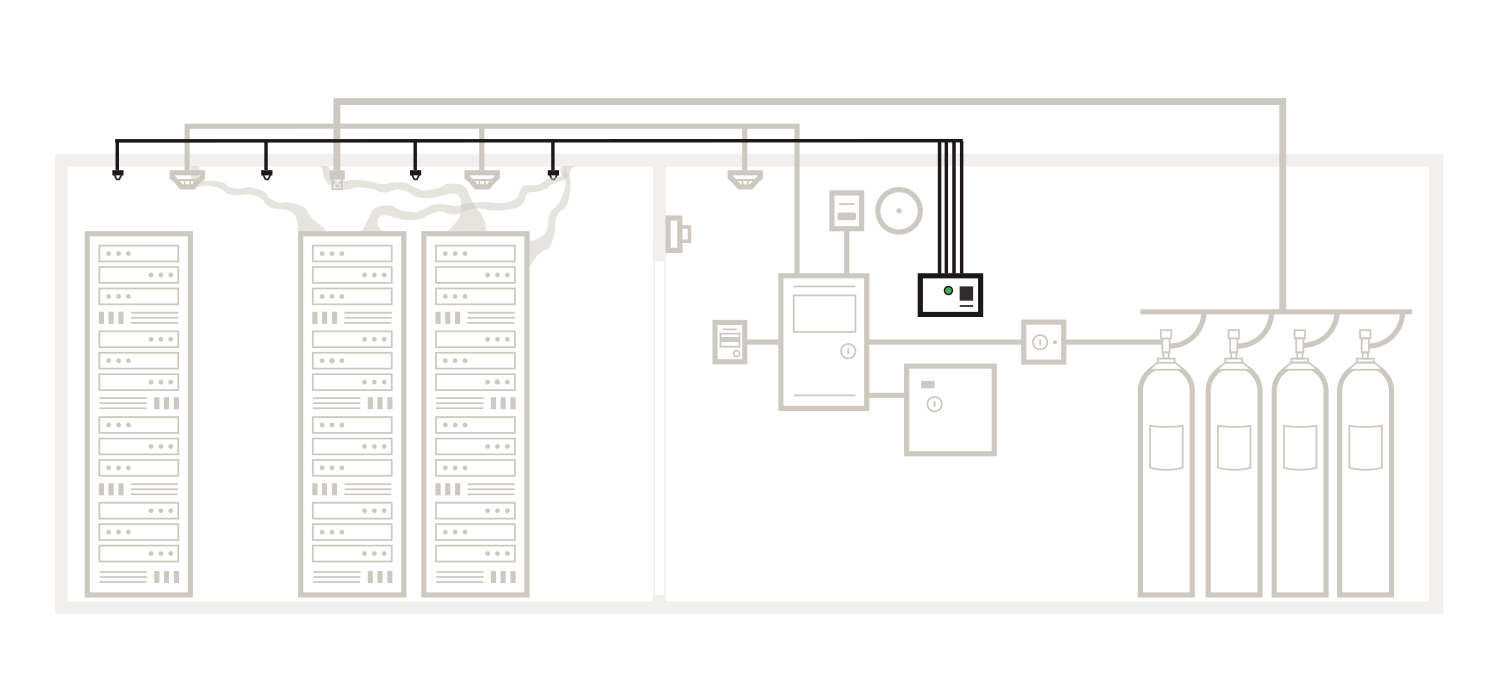

2- إنذار مبكر جدا للخطر Very Early Warning Notification

يتم إرسال إشارة تحذير مسبق من وحدة VESDA إلى لوحة الحريق Fire Panel كحالة إشرافية لإخطار العاملين المتواجدين في المكان بوجود أثر أولي لوجود دخان غير مرئي Invisible Smoke .

إنذار مبكر جدا للخطر Very Early Warning Notification

.

A pre-warning signal is sent from the VESDA unit to the fire panel as a supervisory condition to notify personnel of an initial indication of invisible smoke.

إنذار مبكر جدا للخطر Very Early Warning Notification

*

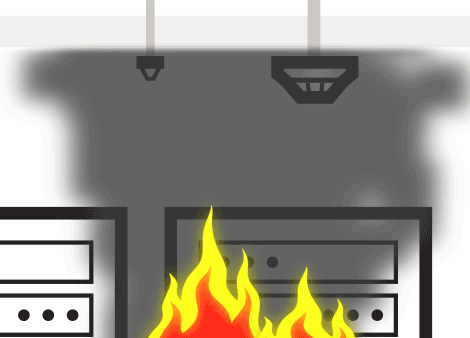

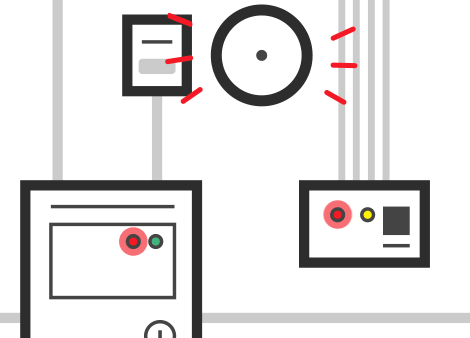

3- أول إشارة تحذير وإنذار First Warning Signal and Alarm

مع تراكم الدخان المرئي Visible Smoke ، يتم الوصول إلى مستوى التحذير Fire 1 ، وتقوم وحدة VESDA بإرسال إشارة دخل للإنذار Alarm Input إلى لوحة الحريق Fire Panel ، مما يؤدي إلى إطلاق إنذار الحريق Fire Alarm في المبنى.

أول إشارة تحذير وإنذار First Warning Signal and Alarm

.

As visible smoke builds, the “Fire 1” warning level is hit and the VESDA unit sends an alarm input to the fire panel, setting off the building fire alarm.

أول إشارة تحذير وإنذار First Warning Signal and Alarm

*

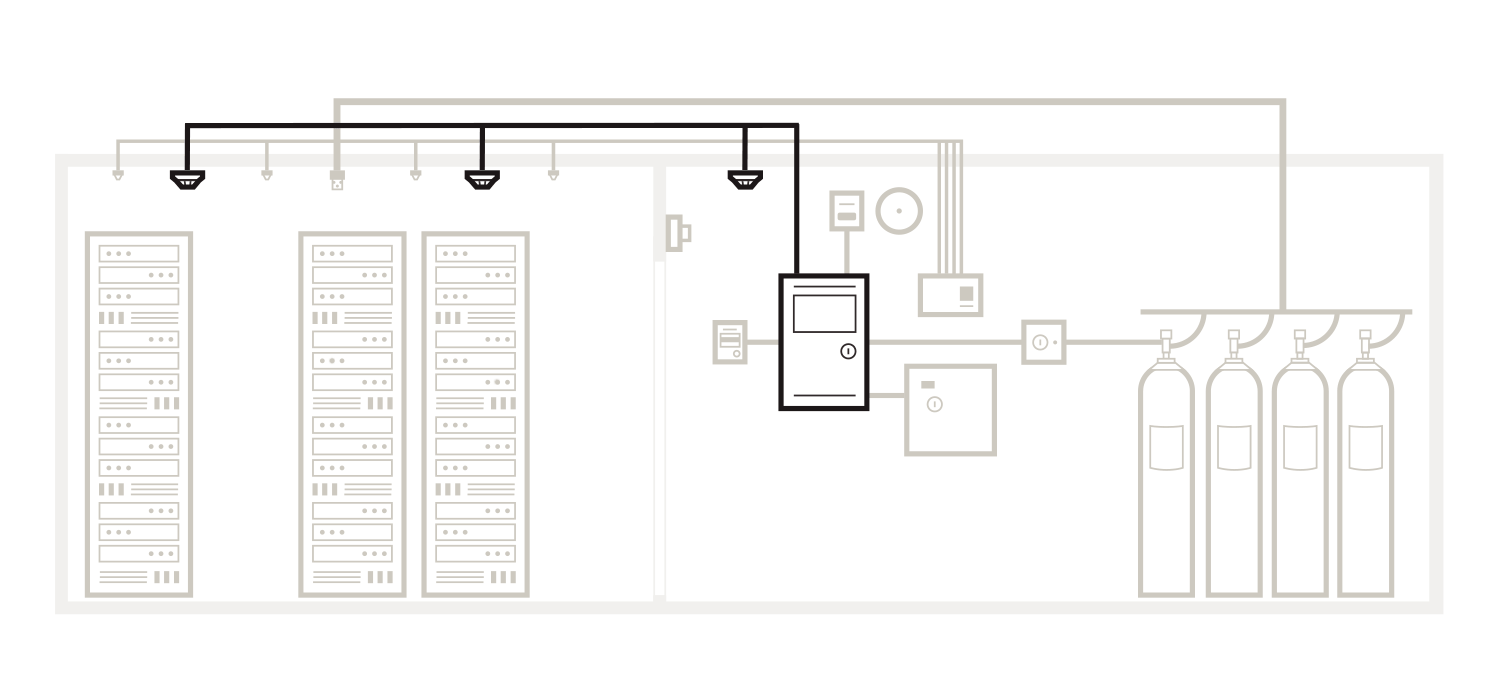

4- كاشف الدخان الموضعي Spot Smoke Detection

قد يتم تصميم النظام بحيث يحتوي علي نوع آخر من أجهزة كشف الدخان Smoke Detectors ، مثل كاشفات الدخان الموضعية Spot Smoke Detectors المصممة للكشف عن الدخان الناتج من حريق كبير، والتي تعمل علي إرسال إشارة إنذار أخري تأكيدية Confirming Alarm Input إلي لوحة الحريق ، مما يؤكد الحاجة إلى إطلاق نظام مكافحة الحريق Suppression Release .

كاشف دخان موضعي Spot Smoke Detector

كاشف الدخان الموضعي Spot Smoke Detection

.

The system may be configured with a second type of detection, such as spot smoke detectors designed to detect smoke from a larger fire, sending a second confirming alarm input to the panel, confirming the need for suppression release.

كاشف الدخان الموضعي Spot Smoke Detection

*

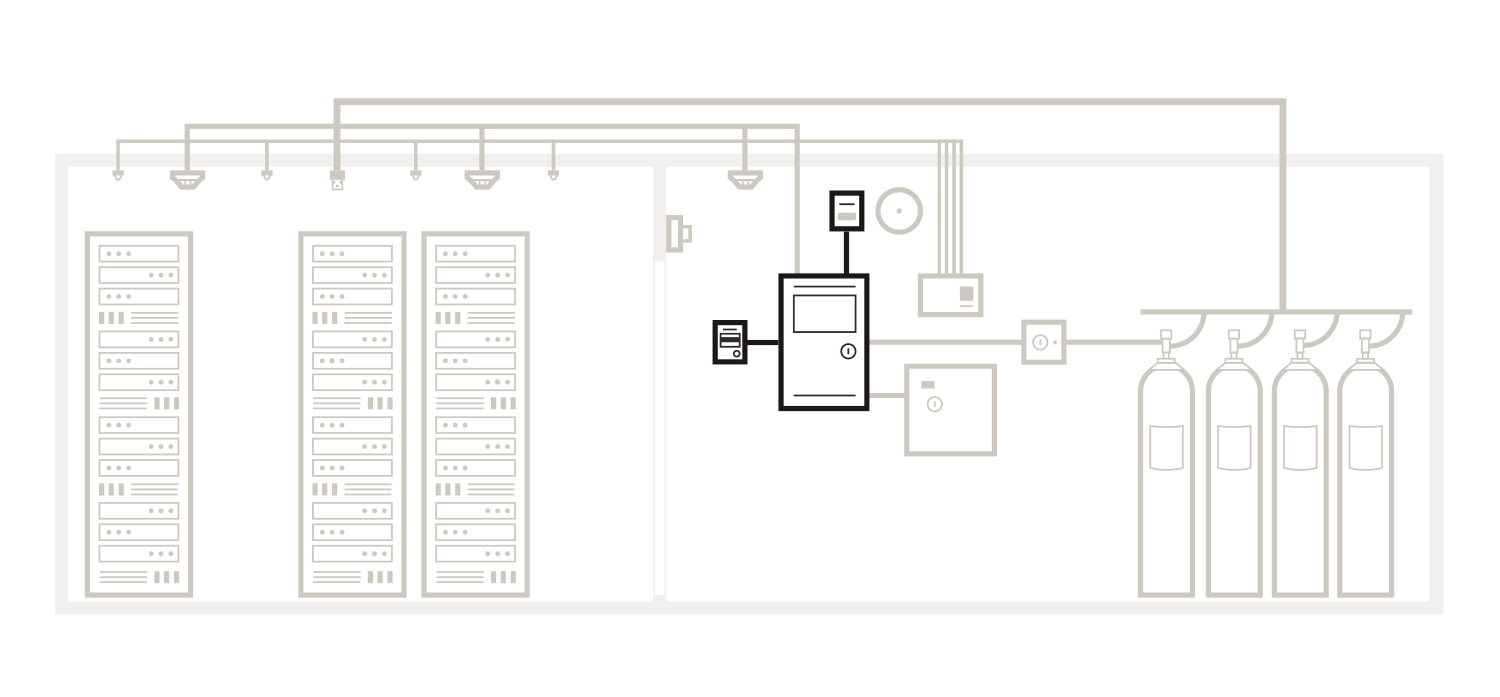

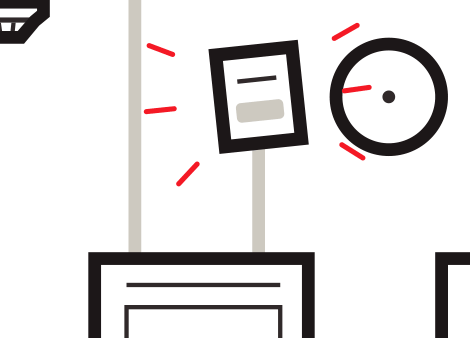

5- بدء العد التنازلي لإطلاق النظام Countdown Begins To System Release

مع تأكيد وجود حريق ، يصدر صوت تحذير Alarm جديد يشير إلى أن نظام الإطفاء سيتم فتحه في خلال 30 ثانية. يمكن أيضًا إطلاق نظام الإطفاء بطريقة يدوية من Manual Release Station .

بدء العد التنازلي لإطلاق النظام Countdown Begins To System Release

.

With confirmation of a fire, a new alarm sounds indicating the suppression system will release in 30 seconds. A system may also be deployed by way of a manual release station.

بدء العد التنازلي لإطلاق النظام Countdown Begins To System Release

*

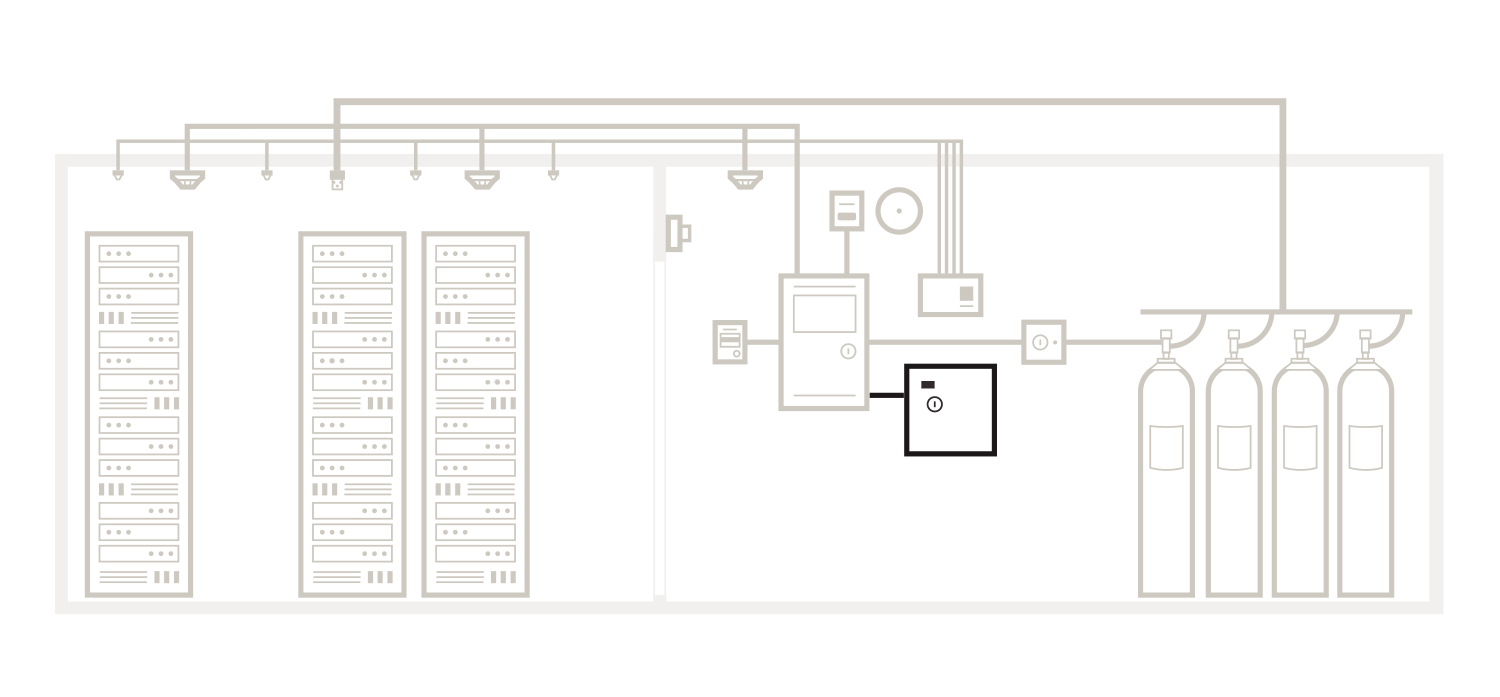

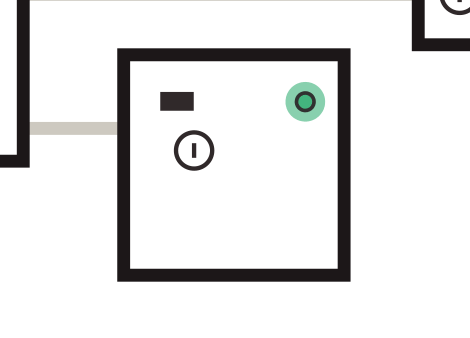

6- إغلاق التكييف المركزي HVAC Shut Down

يقوم نظام إطفاء الحريق Suppression System بإيقاف الطاقة إلى التجهيزات الموجودة بالغرفة Room’s Equipment ، وإيقاف التكييف المركزي HVAC ، ويتم تهيئة الغرفة لتفريغ نظام الإطفاء.

إغلاق التكييف المركزي HVAC Shut Down

.

The suppression system shuts down the power to the room’s equipment, the HVAC units close dampers, and the room is prepared for discharge of the system.

إغلاق التكييف المركزي HVAC Shut Down

*

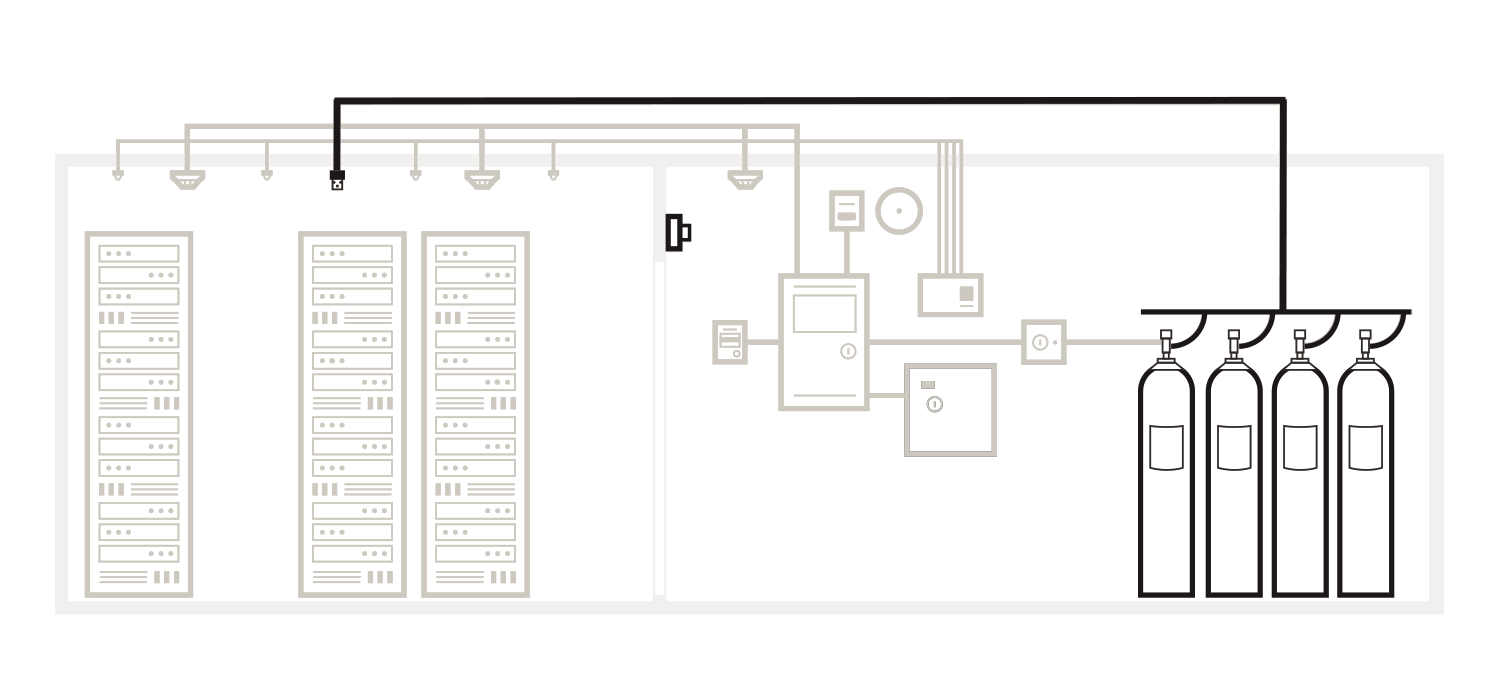

7- تفريغ نظام الإطفاء Suppression System Discharge

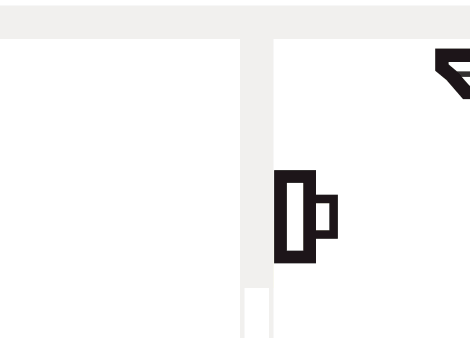

يظهر إنذار ثالث عند تفريغ نظام مكافحة الحريق Suppression System ، محذراً من إطلاقه داخل الغرفة.

تفريغ نظام الإطفاء Suppression System Discharge

.

A third alarm sounds as the suppression system discharges, warning of release inside the room.

تفريغ نظام الإطفاء Suppression System Discharge

*
