كاشف خليط حرارة ثابتة/معدل الإرتفاع Combination RR/FT Heat Detector

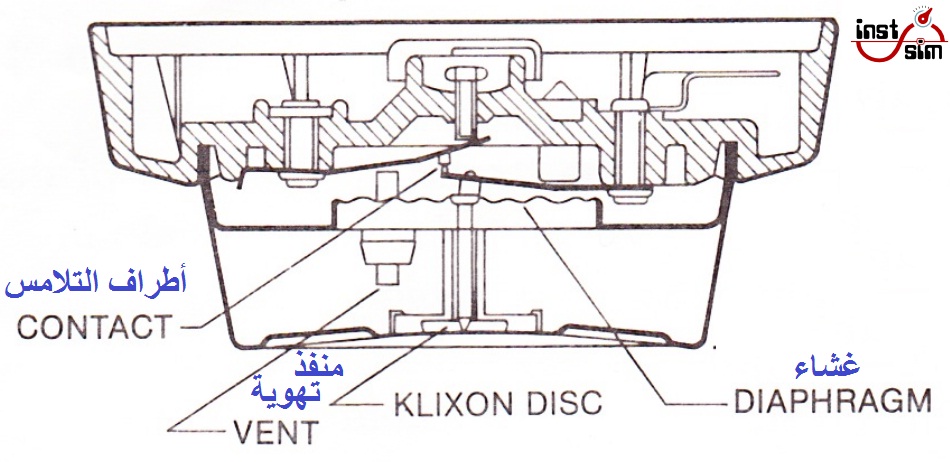

يحتوي الجهاز الواحد علي عنصرين أحدهما يستشعر معدل ارتفاع الحرارة والآخر يعمل عند درجة حرارة ثابتة . وفيما يلي نوضح بالشرح التفصيلي فكرة العمل لأحد التصميمات التجارية.

.

فكرة عنصر معدل ارتفاع الحرارة Rate-of-Rise Principle

Basically, the rate-of-rise element consists of:

* An air chamber.

* A flexible metal diaphragm.

* A moisture-proof, trouble-free vent which is calibrated to preset limits.

.

يتكون “عنصر معدل الارتفاع Rate-Of-Rise Element” من:

  • غرفة هواء Air Chamber .
  • غشاء معدني مرن Flexible Metal Diaphragm .
  • منفذ تهوية Vent محمي من الرطوبة ، وخالي من المشاكل وتمت معايرته إلى حدود للتهوية محددة مسبقا.

.

من المعروف جيداً أن الهواء يتمدد بالتسخين ، وينكمش بالتبريد . بالنسبة للتقلبات الطبيعية في درجة الحرارة من يوم لآخر ، يتم تعويض تمدد أو انكماش الهواء داخل الغرفة تلقائيًا بواسطة منفذ تهوية Vent . بينما عند حدوث حريق ترتفع درجة حرارة الهواء بسرعة كبيرة ، فيتمدد الهواء في الغرفة بشكل أسرع من معدل تنفيسه من منفذ التهوية مما يؤدي إلي رفع ضغط الهواء داخل الغرفة فيدفع الضغط الغشاء المرن لأعلي وبدوره يدفع أطراف التلامس الكهربية لإغلاق الدائرة .

وفكرة عنصر معدل ارتفاع الحرارة أنه لايعمل عند درجة حرارة معينة ولكنه يتأثر بمعدل تغير درجة الحرارة في زمن معين مثل الإرتفاع بمقدار يزيد عن 12 درجة فهرنهيت في الدقيقة . وبعد انخفاض درجة الحرارة حول الحساس يبرد الهواء داخل الغرفة وينكمش ، ويخفف الضغط المؤثر علي الغشاء المرن وبالتالي تنفصل أطراف التلامس ويتم فتح الدائرة الكهربية .

*

It is well known that air expands as it is heated, and contracts as it is cooled. For normal, day-to-day fluctuations of temperature, the expansion and contraction of the air within the chamber is automatically compensated by the “breathing” action of the vent. However, when a fire occurs and air temperatures rise very rapidly, the air in the chamber expands faster than it can be vented. This creates a pressure within the detector which distends the diaphragm and closes electrical contacts.

The rate-of-rise action is not related to any fixed temperature level, but responds with the utmost promptness when the rate of temperature rise exceeds 12oF per minute. If the heat is removed, the air within the chamber contracts, relieving the pressure and restoring the electrical contacts to their normally open circuit position.

*

فكرة عمل عنصر الحرارة الثابتة Fixed Temperature Principle

عنصر الحرارة الثابتة Fixed Temperature Element مستقل تماما عن عمل عنصر معدل ارتفاع الحرارة Rate-Of-Rise Element وهو من النوع ذاتي الإستعادة Self-Restoring Type .

ففي الحريق بطيء النمو ، قد لا تزيد درجة الحرارة بسرعة كافية لتشغيل عنصر معدل ارتفاع الحرارة Rate-Of-Rise Element أي أقل من 11 درجة في الدقيقة ، لذا عند تسخين عنصر درجة الحرارة الثابتة Fixed Temperature Element إلى درجة الحرارة المصمم عندها مثل 135 أو 190 درجة فهرنهيت تبعا للموديل المستخدم فيتم تفعيله بواسطة قرص KLIXON Disc .

ملاحظة:

قرص KLIXON Disc عبارة عن قرص مدوج معدني Bi-metal يتقوس عند درجة حرارة معينة .

.

This is entirely independent of the rate-of-rise element and is the self-restoring type. In a slow developing fire, the temperature may not increase rapidly enough to operate the rate-of rise element; this is less than 11 of per minute of temperature rise. However, when the fixed temperature element is heated to its rated temperature, 135oF or 190oF depending upon model used, it operates by the Klixon disc principle.

*

مصطلحات

كاشف الحرارة

Heat Detector

*
