الكاشف الخطي للحرارة Linear Heat Detector

What is Linear Heat Detection?

Linear Heat Detection (LHD) is a line-type form of fixed temperature heat detection used in common commercial and industrial environments. This linear cable can detect a fire anywhere along its entire length and is available in multiple temperatures. [Source]

*

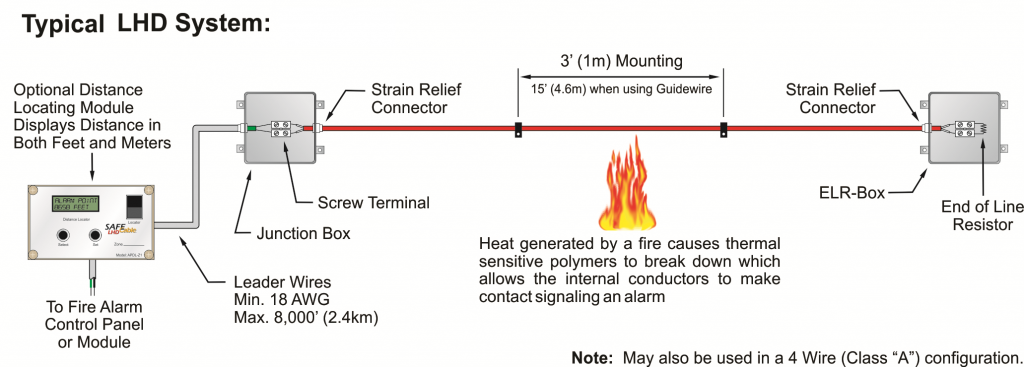

نموذج لمنظومة الكاشف الخطي للحرارة Linear Heat Detector

.

ما هو كاشف الحرارة الخطي Linear Heat Detector ؟

كاشف الحرارة الخطي LHD هو عبارة عن كاشف حرارة ثابتة علي شكل سلك ويستخدم في الأماكن الصناعية والتجارية . يمكن لهذا الكابل الخطي Linear Cable الكشف عن حدوث حريق في أي مكان علي طول الكابل و هذا الكاشف متوفر بقيم مختلفة لدرجات الحرارة .

.

هذا النوع يوفر سهولة في التصميم والتركيب والتشغيل والصيانة ، ويمكن تركيبه بطول يصل إلي 3000 متر/منطقة ، ويمكن تركيبه في لوحة حريق تقليدية Conventional أو معنونة Addressable .

.

The cable is an easy to design, install, operate and maintain Linear Heat Detection cable. Up to 10,000 feet (3,000m) of this cable can be used on every zone of any approved conventional panel or contact monitor module of any approved addressable panel.

*

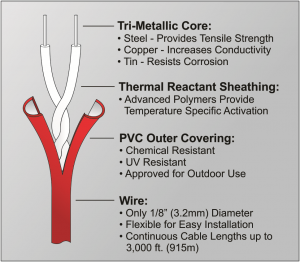

مكونات الكابل Components

السلك الداخلي عبارة عن موصل مزدوج مجدول ومنخفض المقاومة الكهربية والموصل ثلاثي المعدن Tri-metallic Conductor ومغطي ببوليمرات حرارية حديثة مصممة كيميائيا لتذوب عند درجات حرارة ثابتة محددة مما يسمح للموصلات المجدولة بالتلامس وبدء إنذار الحريق .

يمكن استخدام سلك صلب كدليل Guide Wire يعلق عليه كابل كاشف الحرارة مما يتيح إمكانية زيادة المسافة بين نقاط تعليق الكابل .

يمكن استخدام وحدة تحديد الموقع Distance Locating Module لتحديد الموقع الدقيق لمكان التسخين بوحدة القدم Feet أو بالمتر Meter .

.

At the core of is a twisted pair of extremely low resistance, tri-metallic conductors, sheathed in new advanced thermal polymers. These polymers are chemically engineered to break down at specific fixed temperatures allowing the twisted conductors to make contact and initiate an alarm.

Guide wire : Support Wire Attached to the LHD cable to Long Spans.

Distance locating module can be used to identify and display the exact location of the overheating condition in feet or meters.

.

في نهاية كابل كاشف الحرارة LHD يمكن تركيب صندوق اختبار Test Box للدائرة يحتوي علي مفتاح اختبار Test Button متصل بنهاية الكابل ويمكن استخدامه في مرحلة اختبارات بدء التشغيل Commissioning أو عند فحص واختبار المنظومة ، لذا يمكن استبدال صندوق الإختبار Test Box بصندوق مقاومة نهاية الدائرة ELR Box .

.

Test Box with test button, Screw Terminal and Backplate. Test Switches are placed at the end of a LHD run and are used for commissioning, system inspections, and testing of the system. Use at the end of an LHD system instead of ELR box.

.

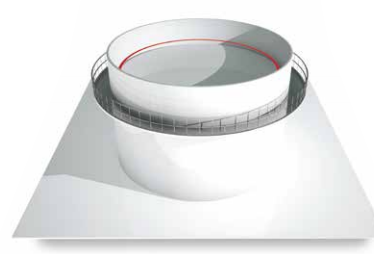

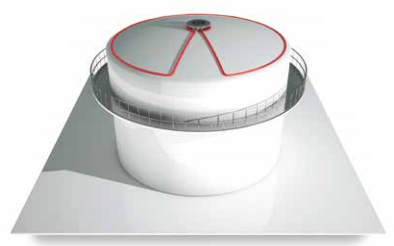

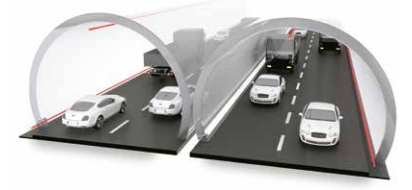

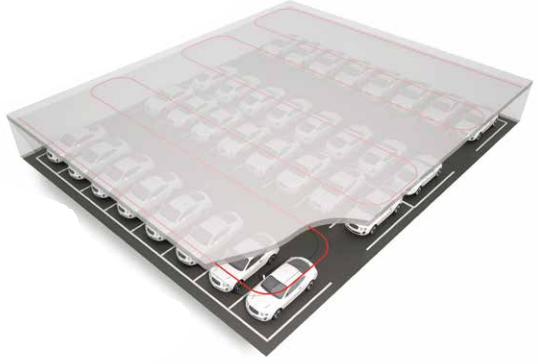

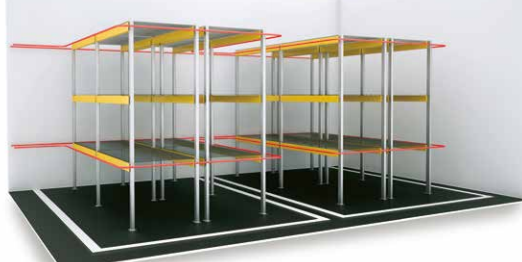

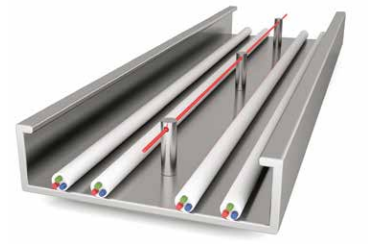

التطبيقات Appilcations

فيما يلي بعض التطبيقات علي سبيل المثال لا الحصر .



اضغط علي الصورة لتكبيرها

.

بعض العيوب من وجهة نظر مصنعي أجهزة حماية الخزانات ذات السقف العائم ، ووجهة النظر تلك للمقارنة بين استخدام LHD واستخدام الوسائل الأخري مثل كاشف اللهب بالأشعة تحت الحمراء IR وبالأشعة فوق البنفسجية UV .

.

All FRT types can be used to store flammable liquids that, if ignited, can lead to major fire events. In the event a fire does break out, early detection may make it possible to contain the blaze to one tank, thereby sparing the rest of the facility and maintaining operations. Linear heat detection has been the conventional choice for sensing FRT fires. This technique requires installation of a heat cable around the floating roof seal. If a fire breaks out around the seal, heat emitted from the fire should eventually trip the heat cable, which would then signal the control panel.

The concept might be simple, but installing the cable so it can travel up and down with the floating roof requires specialized knowledge of the application. In addition, exposure to the elements and/or wear caused by movement of the floating roof can cause the cable to fail. If this happens, the entire cable must be replaced in most cases. This can be costly in dollars and also in production time lost for maintenance, since the tank must often be drained prior to cable replacement.

Linear heat detection’s most critical downside, however, is that it can take minutes to respond to a fire, depending on where the fire starts. The majority of FRT fires originate on top of the floating roof, with most of the fire’s heat traveling upwards. Therefore, it can take a considerable amount of time for the temperature near the heat cable to rise sufficiently to trigger an alarm. If the alarm isn’t tripped before the seal is compromised, the entire volume of combustible liquid would be exposed to the fire, possibly resulting in a dangerous event. [Source]

*

مصطلحات

كابل كشف الحرارة الخطي – الكاشف الخطي للحرارة

Linear Heat Detection Cable – Linear Heat Detector

*
