الخزان العلوي لمياه الحريق Elevated Tanks



ورد هذا السؤال من أحد المتابعين في التعليقات علي الموضوع:



نموذج لنظام كشف وإطفاء حريق بغرفة تحكم Suppression and Detection System



هل بالإمكان وضع خزانات المياه في أعلى المباني والاستفادة من الجاذبية في وصول المياه؟ وماهي المرجعية في ذلك؟

وخلال بحثي علي معايير خاصة بخزانات مياه الحريق العلوية وجدت بعض ما يتعلق بالموضوع في “الاشتراطات الخاصة بمعدات الإطفاء والإنذار” الخاص بلجنة توحيد شروط السلامة والإشراف الوقائي بدول مجلس التعاون كما يلي:



2-1-6 الخزان العلوي



يكون الخزان علويا، أعلى المبنى أو على برج.



2-1-6-1 : يعتبر من الطرق المناسبة لتغذية الأنظمة الصغيرة والمتوسطة مثل المرشات والخراطيم المطاطية والتي لا تحتاج إلى ضغوط عالية، وتمتاز الخزانات العلوية بعدم احتياجها إلى مصادر أو قوى إضافية لتغذية الأنظمة بالمياه.



2-1-6-2 : ينطبق على الخزان العلوي مكونات ومواصفات خزان السحب إلا أن هذا الخزان يجب أن يركب على مستوى عالٍ ليوفر الضغط الساكن المطلوب للتدفق خلال النظام، بحيث يكون الارتفاع بين أقل منسوب للخزان إلى أعلى مستوى لمخارج النظام مساويًا لمقدار الضغط المطلوب لتشغيل هذا النظام مضافا إليه فاقد الضغط نتيجة الاحتكاك في الأنابيب والوصلات على طول الخط الواصل من الخزان حتى آخر منافذ النظام.



2-1-6-3 : يجب أن يكون البرج الحامل للخزان مناسبًا في الشكل لنوعية الخزان وشكله من حيث التركيب ومواد البناء سواء كانت خرسانة مسلحة أو حديدًا كما بالشكل رقم (1) وبحيث يكون هناك معامل أمان عالٍ من حيث حمولة الوزن والتأثيرات الأخرى الميكانيكية الطبيعية مثل مقاومة الرياح والهزات الأرضية.

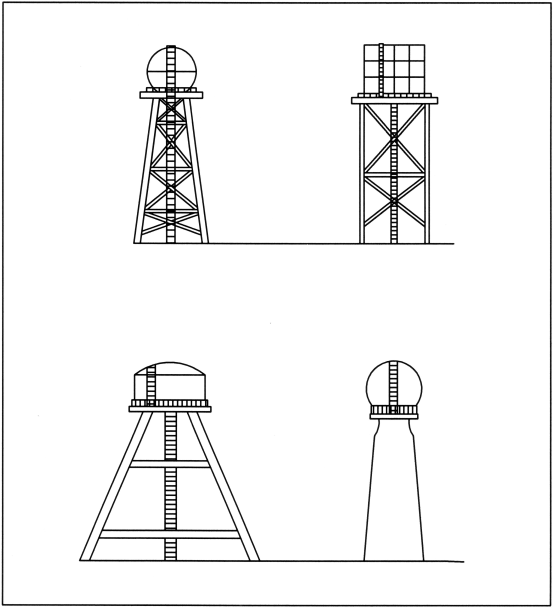

شكل رقم (1) : البرج الحامل للخزان العلوي



2-1-6-4 : يفضل أن يكون الخزان منفصلا عن المبنى وقائما بذاته وخصوصا إذا كان يغذي أكثر من مبنى منخفض.



2-1-6-5 : يزود الخزان مع البرج بوسائل السلامة مثل حماية للسلم والرصيف أو ممر للصيانة مزود بسور، وأن يكون من المواد المقاومة للحريق، أو يغلف بالمواد المقاومة للحريق والعوامل الجوية.



2-1-6-6 : يغذي الخزان العلوي أنظمة الحريق التي لا يزيد الضغط المطلوب لها عن 3.8 بار وبحيث لا يقل الفرق بين قاع الخزان وأعلى مستوى للنظام (رؤوس المرشات) عن 15.0 م.



2-1-6-7 : في حالات خاصة قد يكون الخزان العلوي بمثابة مصدر التغذية لشبكة المياه العامة وفي هذه الحالة يجب أن تكون السعة كافية للاستهلاك عند الذروة وألا يقل الارتفاع عن 80 م وإلا أعتبر الخزان العلوي مصدرا ثانويا للتغذية.



2-1-6-8 : في حالات أخرى يمكن استخدام الخزان العلوي كمصدر تغذية مع مصادر مساعدة إضافية مثل المضخات المعززة أو خزان الضغط وذلك لتغذية أكثر من نظام مثل استخدام الخزان لتغذية نظام مرشات واستخدام المضخات المعززة على التوازي لتغذية خراطيم الحريق كما بالشكل رقم (2) ، أو استخدام الخزان العلوي مع خزان الضغط لنظام غمر مائي وكذلك يمكن اعتبار الخزان العلوي كمصدر لتغذية خزان الضغط.



شكل رقم (2) : الخزان العلوي كمصدر لتغذية خراطيم الحريق



2-1-6-9 : في حالة ارتفاع الخزان عن 10 م يجب عمل وصلات تمدد لأنبوب التغذية الخارج من الخزان.



2-1-6-10 : يجب أن تكون صمامات التحكم للخزان في أقرب مكان له داخل غرفة، أو غرفة تفتيش.



2-1-6-10 الصيانة الدورية



(أ) يجب التأكد من سلامة الخزان والبرج والسلم والتمديدات مرة كل شهر على الأقل.



(ب) يجب التأكد من منسوب المياه وعمل الصمامات مرة كل شهر على الأقل.



(ج) يجب تفريغ الخزان وتنظيفه وإعادة تعبئته مرة كل ستة شهور على الأقل.

.

مصطلحات



خزانات علوية

Gravity Fire Water Tank – Gravity Tank – Elevated tanks on towers or building structures (gravity tanks)



.



مراجع دولية



*
