صمام الإنذار وعدم الرجوع Alarm Check Valve ACV

نظام المواسير الرطبة Wet Pipe Water Systems

من أكثر أنظمة إطفاء الحريق بالمياة استخداما هو نظام المواسير الرطبة Wet Pipe Water Systems ، وهو نظام يستخدم للأماكن التي يكون درجة حرارتها أعلى من 4 درجة مئوية ، لأن درجة الحرارة الأقل من ذلك تعمل علي تجمد المياه داخل المواسير وانسدادها . وفي هذا النظام كل المواسير الخاصة به تحتوى على مياة مضغوطة بضغط التصميم .

.

ويتكون من :

  • خزانات المياة Water Tank .
  • طلمبات الحريق Fire Water Pumps .
  • صمام تحكم Control Valve .
  • شبكة المواسير .
  • الرشاشات .
  • صمام المنطقة Zone Valve فى كل طابق .

.

صمام التحكم Control Valve المستخدم فى النظام الرطب Wet System اسمه صمام الإنذار وعدم الرجوع Alarm Check Valve واختصاره ACV ، وهو ما سنتحدث عنه بالتفصيل .



عند حدوث حريق بالمكان ترتفع درجة حرارة المكان حتى تصل إلى أقل Temperature Rating للرشاش ويفتح الرشاش وتنزل المياة منه وينخفض ضغط المياة بالشبكة وتعمل الطلمبات حتى تغذى الشبكة بالمياة ويقوم صمام الإنذار وعدم الرجوع ACV بالسماح بالمياة بالمرور .

.

يتكون صمام الإنذار وعدم الرجوع ACV من :

  • جسم الصمام Valve Body .
  • بوابة الصمام.

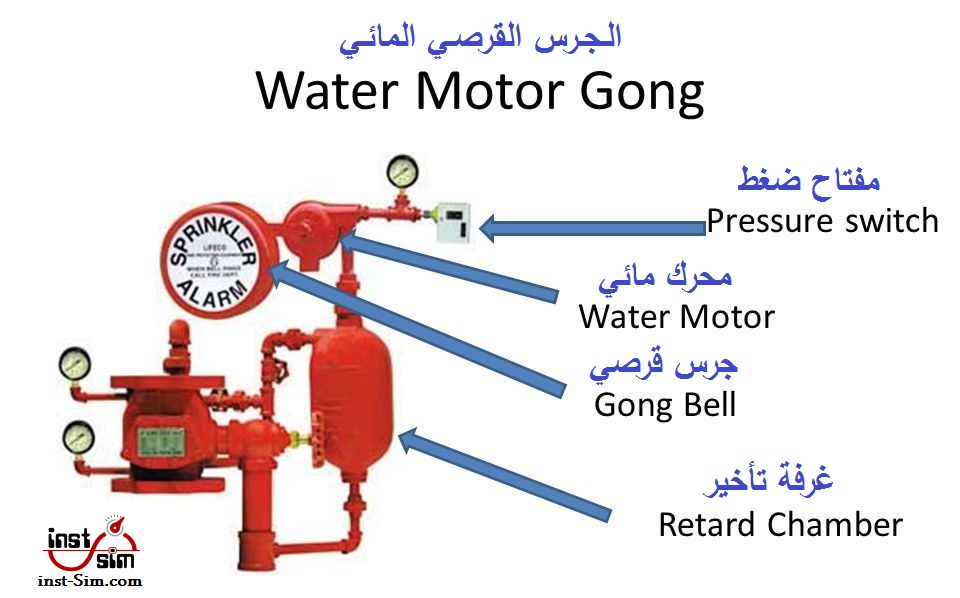

  • جرس Water Motor Gong . للمزيد اضغط : الجرس القرصي المائي Water Motor Gong
  • غرفة تاخير Retard Champer .
  • صمام تصفية Drain Valve .
  • وصلة تعادل By Pass With Swing Check Valve .
  • مفتاح ضغط Pressure Switch .
  • عدادان لقياس الضغط Pressure Gauges أحدهما قبل صمام ACV والآخر بعد الصمام ليقيس ضغط شبكة الحريق.

.

.

يتم تركيب صمام الإنذار وعدم الرجوع ACV بعد غرفة الطلمبات على الصاعد ، ويتم تركيب أكثر من صمام عند وجود أكتر من صاعد .

.

يتم تركيب صمام بوابة OS&Y قبل صمام الإنذار وعدم الرجوع ACV يتم تركيب لإستخدامه عند الصيانة .



إحدى وظائف صمام الإنذار وعدم الرجوع ACV عمله كصمام عدم رجوع Check Valve يعنى يسمح لمرور المياة فى اتجاه واحد ، ولكن الوظيفة الأساسية هي السماح للمياة بالمرور وقت الحريق وإعطاء انذار ميكانيكى وكهربى ، لذا يطلق عليه Alarm Check Valve .



بوابة صمام ACV (عنصر الإغلاق الداخلي) عبارة عن قرص معدنى تظل في حالة الإغلاق طالما ظل الضغط قبلها وبعدها متساويين  ، وتظل مغلقة ولن تفتح إلا عند انخفاض الضغط بعدها وقت الحريق.



يوجد فى الصمام فتحة اسمها Alarm Outlet سيخرج منها مياة مضغوطة بضغط التشغيل عندما يفتح صمام ACV . وتعمل تلك المياه المضغوطة علي تشغيل الجرس المائي لإعطاء إنذار ميكانيكي دون الحاجة إلي تغذية كهربية .



غرفة التأخير Retard Champer عبارة عن بلونة صغيرة وظيفتها تأخير حدوث الإنذار الميكانيكى من الجرس المائي Water Gong حتى نتأكد من حدوث الحريق .



يمكن يمكن تفريغ الشبكة و غسيلها بالكامل من خلاله عبر صمام تصفية Drain Valve .



يمكن ربطه كهربيا بمنظومة الإنذار عبر مفتاح ضغط Pressure Switch يتم تركيبه عليه.

*
