مصدات هيدروليكية Road Blocker

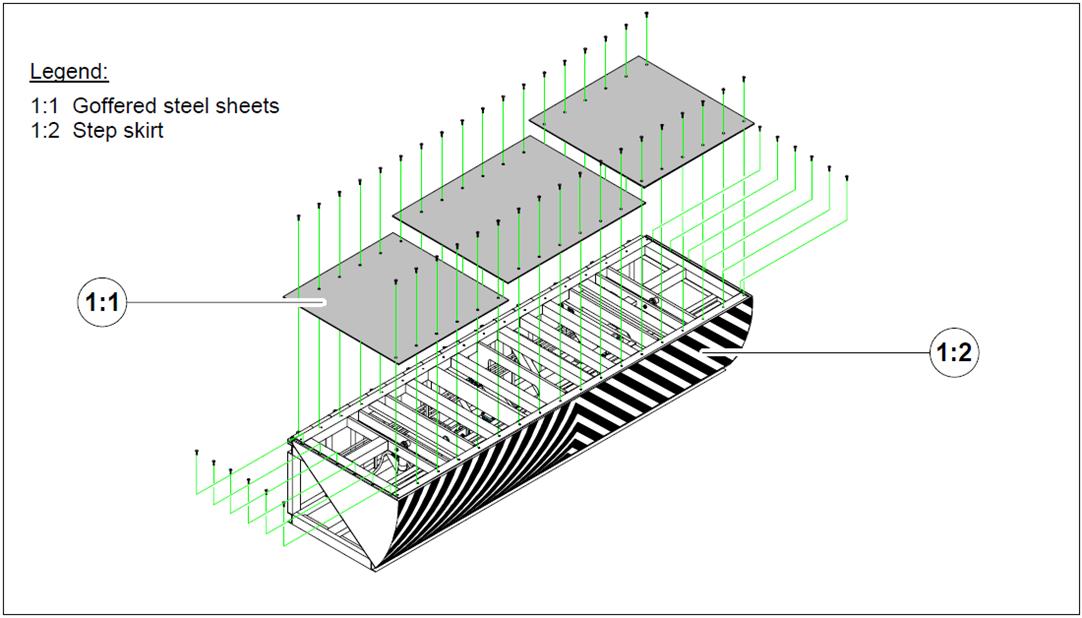

مقدمة Introduction

*

تحذير

  • قم بقراءة الوثائق الخاصة بنوع المصد المطلوب والتي توفرها الشركة مثل وثيقة إجراءات التركيب والإختبار والتشغيل والصيانة قبل بدأ العمل.
  • يجب أن يقوم بأعمل التركيب والإختبار والتشغيل والصيانة أشخاص مدربين جيداً.
  • يجب اتخاذ الإجراءات اللازمة لتأمين المصد من الحركة عند العمل عليه والدخول إلي THE ACCESS HATCH TO THE RISING STEP MECHANISM .
  • بعد إيقاف المصد عن العمل تظل دوائر الهيدروليك مضغوطة بالزيت لذا يجب الحذر عند العمل علي هذه الدوائر وتأمينها قبل البدء.
  • منظومة المصدر تحتوي علي معدات كهربية وقد يتسبب العمل الخاطئ معها في حدوث أضرار لك .

*

المصدات الهيدروليكة تعمل بالكهرباء وفي حالة عدم وجود الكهرباء فان المصدات القياسية مزودة بمضخة هيدروليكية تعمل يدوياً .

.

المواصفات الأساسية

  • ارتفاع الرفع Lift Height .
  • العرض Width .
  • سرعة التشغيل (رفع/خفض) Operating Speeds .
  • جهد التغذية الكهربي .

.

أنواعه

  • العميق .
  • السطحي .

*

التركيب

.

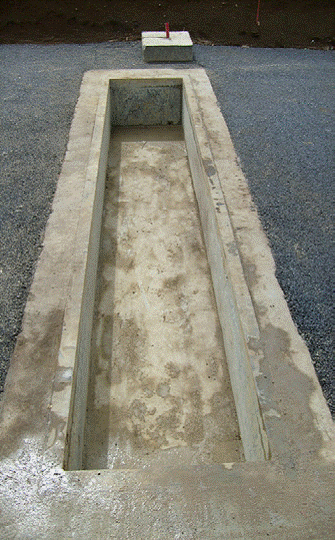

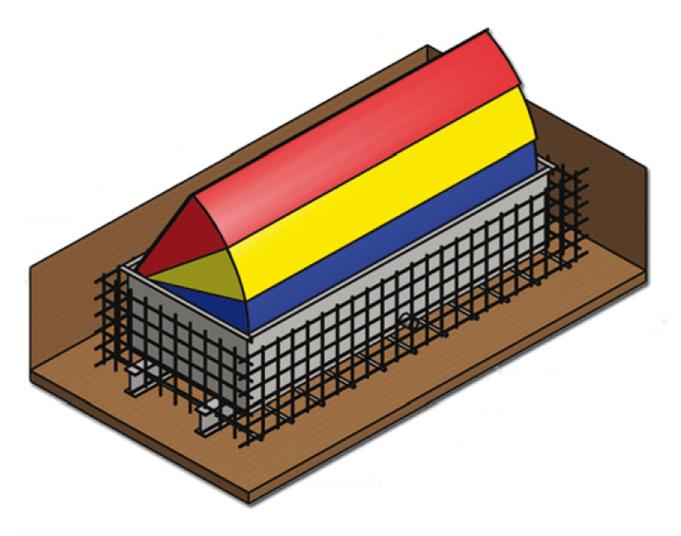

حفرة مجهزة مناسبة لنوع وحجم المصد

.

  • يجب أن تحتوي الحفرة الخرسانية علي نقطة تصريف لمياه المطر Rainwater Drainage .
  • يجب وضع الإطار الثابت Fixed Frame للمصد داخل الخرسانة ويجب تغطية نقاطه الخاصة بتركيب الإطار المتحرك لعدم دخول خرسانة بها.

.

.

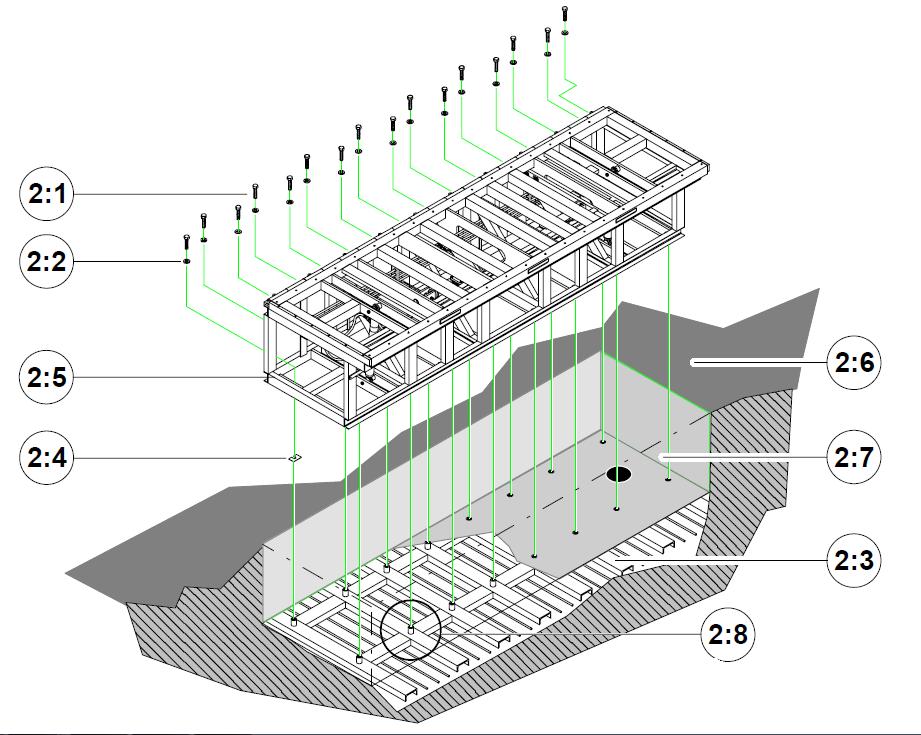

2:1 Stainless steel screws M20x55 DIN933

2:2 Stainless steel washers M20 DIN127

2:3 Sealing frame

2:4 Shims

2:5 Road blocker fixed frame

2:6 Roadway surface

2:7 Excavated concrete pit

2:8 Fixed spacers

*

يجب تركيب كابينة التحكم الهيدروليكي The hydraulic Power Generator وكابينة التحكم الكهربي The Electrical Control Box في مسافة لا تزيد 15 عن المصد أو المسافة التي يوصي بها المصنع .

*

تركيب كابينة التحكم الكهربي The Electrical Control Box

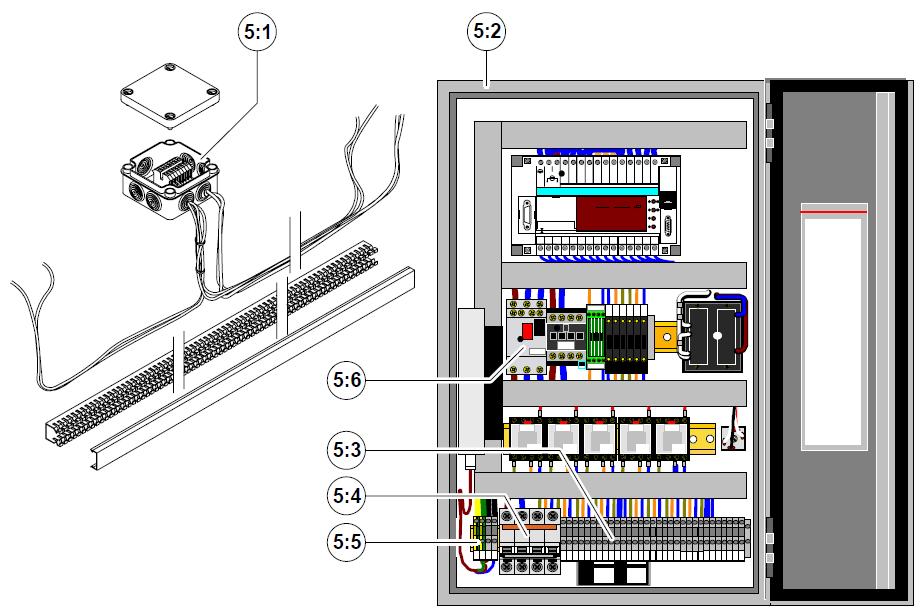

لوحة التحكم الكهربي The Electrical Control Box

.

5:1 Connection box (frame-mounted)

5:2 Electrical control box

5:3 General connection block

5:4 Main magneto-thermal circuit breaker (“TH1”)

5:5 Earth

5:6 Motor magneto-thermal circuit breaker (“TH2”)

.

استعن بمخططات التوصيلات الكهربية التي توفرها الشركة المصنعة لتوصيل كابلات الحساسات , وكابلات التغذية وكابلات المتصلة بوحة التحكم عن بعد Electrical Remote Control Unit والتي تحتوي علي أزرار تشغيل المصدر. ثم توصيل كابلات الملحقات الإضافية إن وجدت .

*

كابينة التحكم الهيدروليكي The hydraulic Power Generator

يجب تركيبها علي مسافة لاتزيد عن المسافة الموصي بها من خلال المُصنع .

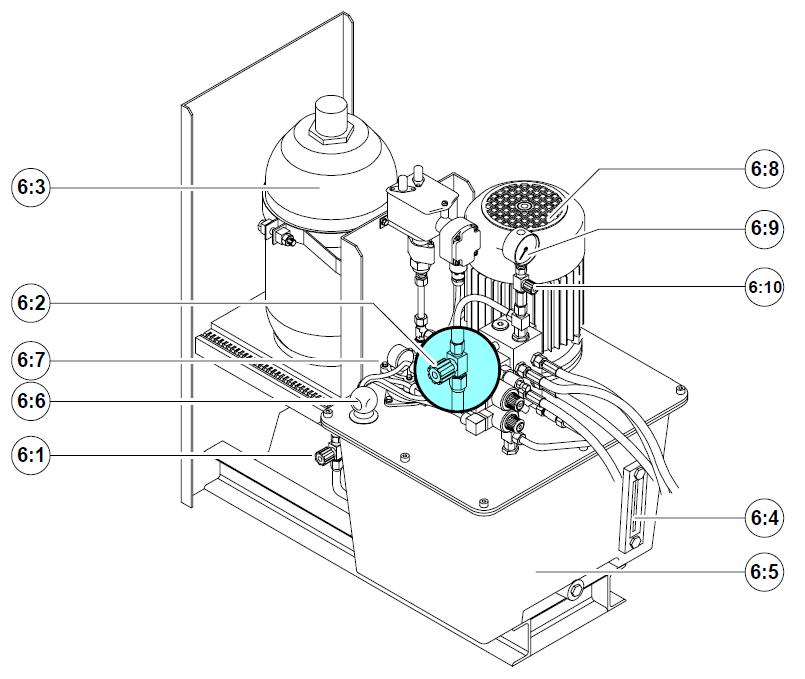

كابينة التحكم الهيدروليكي The hydraulic Power Generator

.

6:1 Accumulator valve

6:2 Tank return valve

6:3 Accumulator

6:4 Level

6:5 Tank

6:6 Filling stopper

6:7 Return pressure manometer & filter

6:8 Motor

6:9 Service pressure manometer

6:10 Isolating valve (service pressure reading)

*

صمام الرجوع للخزان Tank Return Valve يسمح بتفريغ الزيت المضغوط بالدائرة في الخزان وبالتالي تخفيض الضغط إلي 0 بار عند إيقاف المحرك ولعمل صيانة . ورغم ذلك يجب الحذر الشديد عند العمل علي الوصلات لإحتمال احتوائها علي ضغط محبوس .

.

مبين الضغط Manometer يستخدم لقياس الضغط لحظيا ثم يتم عزله لعدم تعريضه إلي ضغط دائم .

.

تأكد من دوران المحرك في الإتجاه الصحيح وإلا فقم بتبديل أطراف التغذية .

.

يوجد مفتاح ضغط Pressure Switch لإيقاف تشغيل مضخة الزيت عند الوصول لضغط معين وتشغيلها مرة أخري عند انخفاض الضغط عن حد آخر يحدده المصنع حسب التصميم.

.

لضبط سرعة رفع المصد يجب ضبط صمام خنق الصعود Ascent Throttle-Valve . و لضبط سرعة خفض المصد يجب ضبط صمام خنق النزول Descent Throttle-Valve .

.

تغيير مرشح Filter الزيت كل فترة (استعن بقراءة الضغط لتعرف هل حدث انسداد في المرشح Filter أم لا).

*
